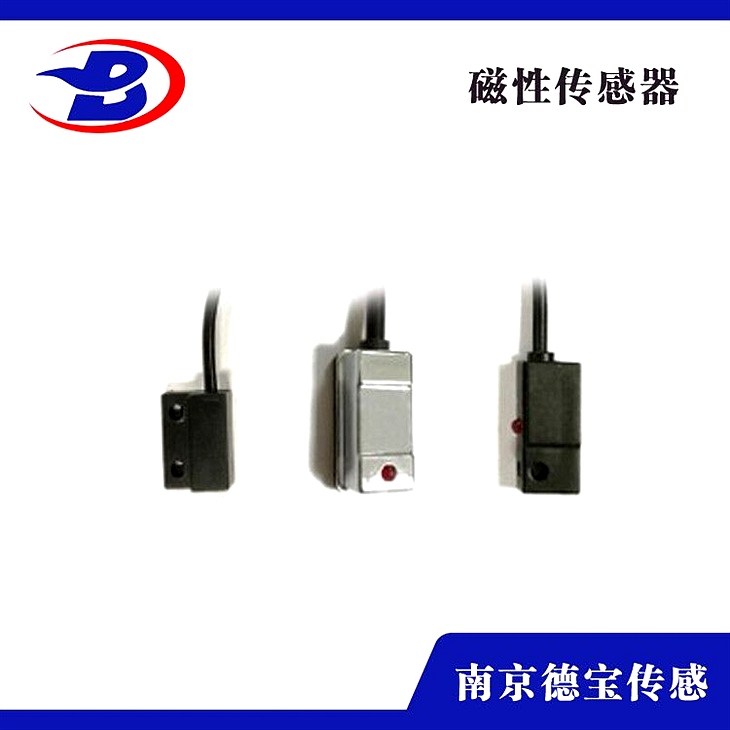

DOB-CSJ-E80/L-50ANB磁性接近開關傳感器

DOB-CSJ-E80/L-50ANB磁性接近開關傳感器

簡介：

磁性開關是接近傳感器，它（以至透過非黑色金屬）響應于一個永磁場。作用間隔大于電感傳感器。響應曲線與永磁場的方向有關。
當一個目的（永磁鐵或外部磁場）接近時，線圈鐵芯的導磁性（線圈的電感量L是由它決議的）變小，線圈的電感量也減小，Q值增加。鼓勵振蕩器振蕩，并使振蕩電流增加。
當一個磁性目的靠近時，磁式傳感器的電流耗費隨之增加。

工作原理：

氣缸磁性開關是將磁性開關裝在氣缸的缸筒外側。氣缸能夠使各種型號的氣缸，但缸筒bixu是導磁性弱、隔磁性強的資料，如硬鋁、不銹鋼、黃銅等。在非磁性體的活塞上裝置一個yongjiu磁鐵（橡膠磁鐵）的磁環，隨活塞挪動的磁環靠近開關時，舌簧開關的兩根huangpian被磁化而互相吸收，觸點閉合；當磁環移開開關后，huangpian失磁，觸點斷開。出點閉合或斷開時發出電xin號（或使電xin號消逝），控制相應電磁閥完成切換動作。如下圖所示。磁性開關內部普通還帶有開關動作的指示燈和過電壓維護電路，用樹脂塑封在一個殼體內。

類型分類：

1、常開型：開關平常處在斷開狀態，當磁體作用時，則開關處于閉合狀態。

2、常閉型：開關平常處在閉合狀態，當磁體作用時，則開關處于斷開狀態。

3、開閉型：即一個開關分兩組共三根線，一根為公用線。一組為常開型，則另一組為常閉型。當磁體作用時，常開型處于閉合狀態，常閉型處于斷開狀態。

4、高溫型：合適環境溫度為-20℃~+180℃。

5、兩個獨立通道開閉型 ：觸頭為兩個獨立觸點，輸出兩組接線（四根線）。一組為常開觸點；一組為常閉觸點。

作用：

1、氣缸的磁性開關主要是作為位置信號提供應控制器，控制器檢測到磁性開關信號的有無，對氣缸完成位置控制、到位中止、到位啟動。

2、磁性開關的信號能夠直接輸出到TPC8-8TD表格程序控制器的輸入端，完成上述功用，還能夠經過控制器的判別間接完成到位baojing、未到位baojing、物料檢測，以及能夠?qū)飧椎膭幼鞔螖?shù)停止計數和循環次數的控制。

3、假如不運用磁性開關，經過控制器內部的定時控制也是能夠完成各種動作的控制，由于氣壓不穩氣缸的行程時間的誤差，因而須設置較長的定時時間才干牢靠的工作，這樣定時控制會降低設備的工作效率。而運用磁性開關來檢測氣缸的位置和狀態，能夠youxiao地進步被控設備的工作效率。

常見氣缸磁性開關的裝置辦法：

1）用鋼帶固定

2）固定在導軌上

3）卡固在拉桿上

4）直接裝置

運用留意事項

1）從平安思索，兩磁性開關的間距應比磁滯間隔大3mm。

2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。

3）兩個以上氣缸磁性開關平行運用時，為避免磁性體挪動的互相干擾，影響檢測jing度，兩缸筒間間隔普通應大于40mm。

4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的大速度vmax。該速度vmax與磁性開關的小動作范圍lmin、磁性開關鎖帶負載的動作時間tc之間的關系為：vmax=lmin/tc

例如，磁性開關銜接的電磁閥的動作時間t=0.02s，磁性開關的小動作范圍lmin=10mm，則磁性開關能檢測的大速度vmax=500mm/s。若氣缸活塞的速度小于500mm/s，則此磁性開關能夠運用。若活塞運動速度大于500mm/s，又沒有適宜的通用型磁性開關可選，則只能選用帶延時功用的磁性開關。

5）裝置開關時擰緊螺釘?shù)牧匾‘?dāng)。力矩過大會損壞開關，力矩太小有可能使開關的佳裝置位置呈現偏移。

6）要定期檢查磁性開關的裝置位置能否呈現偏移。在設定位置活塞中止時對雙色型開關，綠燈亮為正確，紅燈亮則呈現偏移了。
