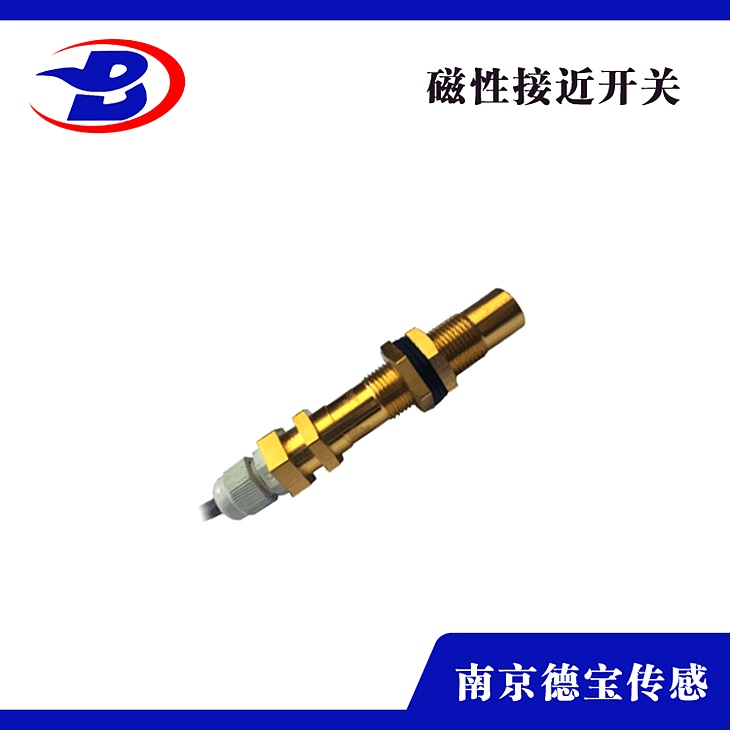

DOB-QDW/L-G-K8本安磁性接近開關

DOB-QDW/L-G-K8本安磁性接近開關

產品闡明：

磁性開關意義就是經過磁鐵來感應的，這個磁就是磁鐵，磁鐵也有好幾種，市場上面常用的磁鐵有橡膠磁、永磁鐵氧體、燒結釹鐵硼等。開關就是干簧管了。干簧管是干式舌簧管的簡稱，是一種有觸點的無源電子開關元件，具有構造簡單，體積小便于控制等優點，其外殼普通是一根密封的玻璃管，管中裝有兩個鐵質的彈性片電板，還灌有一種叫金屬銠的惰性氣體。平常，玻璃管中的兩個由特殊資料制成的片是分開的。當有磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個片被磁化而相互吸收接觸，就會吸合在一同，使結點所接的電路連通。外磁力消逝后，兩個由于自身的彈性而分開，線路也就斷開了。因而，作為一種應用磁場信號來控制的線路開關器件，干簧管能夠作為傳感器用，用于計數，限位等等（在安防系統中主要用于門磁、窗磁的制造），同時還被運用于各種通訊設備中。在實踐運用中，通常用磁鐵控制這兩根金屬片的接通與否，所以又被稱為“磁控管”。

磁性開關是接近傳感器，它（以至透過非黑色金屬）響應于一個永磁場。作用間隔大于電感傳感器。響應曲線與永磁場的方向有關。

當一個目的（永磁鐵或外部磁場）接近時，線圈鐵芯的導磁性（線圈的電感量L是由它決議的）變小，線圈的電感量也減小，Q值增加。鼓勵振蕩器振蕩，并使振蕩電流增加。
當一個磁性目的靠近時，磁式傳感器的電流耗費隨之增加。

構造特征與工作原理：

1、內部采用干簧管和一塊磁鋼配合運用，有熔點，損的特性。

2、把干簧管和磁鋼密封于殼體內部，可以有效避免撞擊，有很強的抗干擾才能。

3、小磁鋼的磁性缺乏以使干簧管內的彈片互相吸收，開關堅持常開狀態。

4、當磁鋼從一個方向由遠及近接近開關時，干簧管內的彈片接點吸合，當磁鋼分開時，由于開關內的磁鋼同時被磁化，而使干簧管的狀態不斷堅持。

5、當磁鋼從反方向再次靠近開關時，磁鋼被反向磁化而使磁性降，使干簧管彈片由于彈性而彈開，接點也隨之斷開。

6、磁鋼直接裝置在被檢測運動物體上，磁鋼往復經過開關時驅動開關工作，同一運動軌跡上幾個檢測點開關只需一塊磁鋼。

技術參數：

工作電壓 5-240（V）

適用范圍 -20℃～+75℃

負載功率 10W

輸出方式 200mA

感應范圍 10mm

延時關閉時間 3秒

感應原理 磁感應

類型分類：

1、常開型：開關平常處在斷開狀態，當磁體作用時，則開關處于閉合狀態。
2、常閉型：開關平常處在閉合狀態，當磁體作用時，則開關處于斷開狀態。
3、開閉型：即一個開關分兩組共三根線，一根為公用線。一組為常開型，則另一組為常閉型。當磁體作用時，常開型處于閉合狀態，常閉型處于斷開狀態。
4、高溫型：合適環境溫度為-20℃~+180℃。
5、兩個獨立通道開閉型 ：觸頭為兩個獨立觸點，輸出兩組接線（四根線）。一組為常開觸點；一組為常閉觸點。
