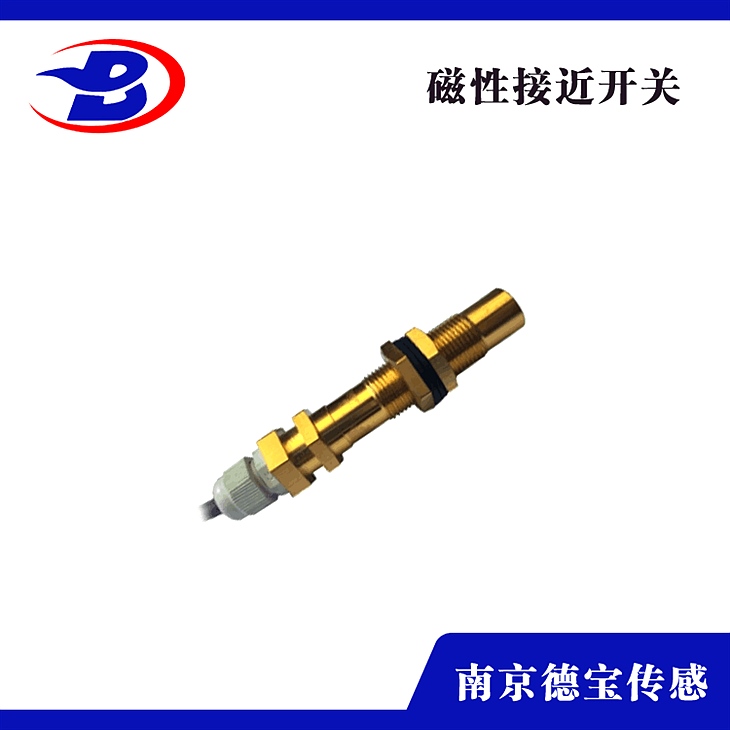

DOB-GJK/L-3ZKB一開一閉磁接近開關

DOB-GJK/L-3ZKB一開一閉磁接近開關

簡介：

磁性開關望文生義，就是經過磁鐵來感應的開關。磁性開關是用來檢測氣缸活塞位置的、即檢測活塞運動行程的，它能夠分為接點型和無接點型兩種。
1：無接點型NPN
2：無接點型PNP
3：無接點抗磁型。
根本參數：
工作電壓 5-240（V）

適用范圍 -20℃～+75℃

負載功率 10W

輸出方式 200mA

感應范圍 10mm

延時關閉時間 3秒

感應原理 磁感應

構造特征與工作原理：

1、內部采用干簧管和一塊磁鋼配合運用，有熔點，損的特性。

2、把干簧管和磁鋼密封于殼體內部，可以有效避免撞擊，有很強的抗干擾才能。

3、小磁鋼的磁性缺乏以使干簧管內的彈片互相吸收，開關堅持常開狀態。

4、當磁鋼從一個方向由遠及近接近開關時，干簧管內的彈片接點吸合，當磁鋼分開時，由于開關內的磁鋼同時被磁化，而使干簧管的狀態不斷堅持。

5、當磁鋼從反方向再次靠近開關時，磁鋼被反向磁化而使磁性降，使干簧管彈片由于彈性而彈開，接點也隨之?dāng)嚅_。

6、磁鋼直接裝置在被檢測運動物體上，磁鋼往復經過開關時驅動開關工作，同一運動軌跡上幾個檢測點開關只需一塊磁鋼。

類型分類：
1、常開型：開關平常處在斷開狀態，當磁體作用時，則開關處于閉合狀態。
2、常閉型：開關平常處在閉合狀態，當磁體作用時，則開關處于斷開狀態。
3、開閉型：即一個開關分兩組共三根線，一根為公用線。一組為常開型，則另一組為常閉型。當磁體作用時，常開型處于閉合狀態，常閉型處于斷開狀態。
4、高溫型：合適環境溫度為-20℃~+180℃。
5、兩個獨立通道開閉型 ：觸頭為兩個獨立觸點，輸出兩組接線（四根線）。一組為常開觸點；一組為常閉觸點。
