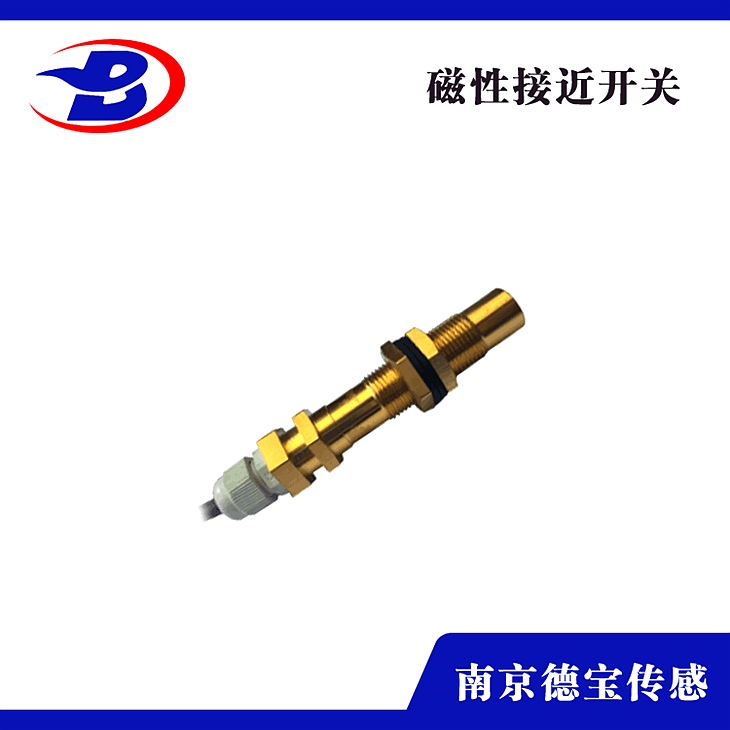

DOB-SME/L-8-ZS-KL防爆磁性傳感器

DOB-SME/L-8-ZS-KL防爆磁性傳感器

產品闡明

1、構成磁接近開關是由磁體和開關觸頭兩個局部構成。磁體分為電磁體和永磁體兩種，依據控制的需求停止選擇。開關觸頭又分為常開接點，常閉接點及轉控接點三種方式，也是依據實踐需求停止選擇。磁體和觸頭要裝在同一個軸線上，且二者間的間隔在工作間隔之內。在開關觸頭的四周，不能有強磁場，以免形成影響。電磁體需求用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而形成短接燒毀觸點。接線應盡量短，盡可能遠離其它配線

2、功用非記憶型磁接近開關，為非接觸的，具有通，斷或轉換功用，以便完成對位，限位和各種控制目的。

構造特征與工作原理

1、內部采用干簧管和一塊磁鋼配合運用，具有熔點高。

2、把干簧管和磁鋼密封于殼體內部，可以有效避免撞擊，有很強的抗干擾才能。

3、小磁鋼的磁性缺乏以使干簧管內的彈片互相吸收，開關堅持常開狀態。

4、當磁鋼從一個方向由遠及近接近開關時，干簧管內的彈片接點吸合，當磁鋼分開時，由于開關內的磁鋼同時被磁化，而使干簧管的狀態不斷堅持。

5、當磁鋼從反方向再次靠近開關時，磁鋼被反向磁化而使磁性降低，使干簧管彈片由于彈性而彈開，接點也隨之?dāng)嚅_。

6、磁鋼直接裝置在被檢測運動物體上，磁鋼往復經過開關時驅動開關工作，同一運動軌跡上幾個檢測點開關只需一塊磁鋼。

產品的特性

1、作用間隔：a.電磁鐵作用間隔120mm；b.永磁鐵作用間隔150mm。

2、帶負載才能強：可直接帶3A負載，而無需加中間繼電器過渡。牢靠、便當。

3、靈活度高，反響速度快：響應時間小于2.5ms。

4、能在極惡劣環境工作

5、牢靠：只需在開關左近無強磁場，同時按產品技術闡明書請求裝置，就能確保開關50 萬次沒有誤動作。

6、磁接近開關的工作特性：是靠磁感應動作的非接觸開關，從基本上處理了因接觸而產生誤
