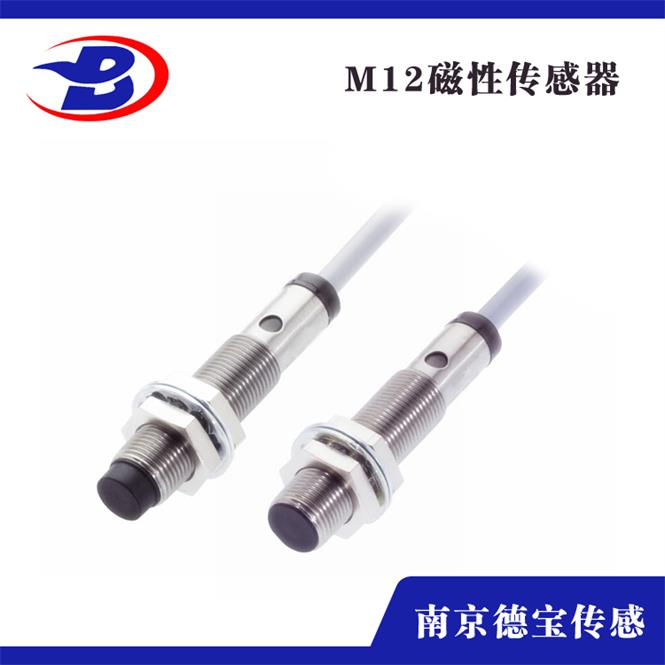

霍爾磁性傳感器

南京德寶JK8002C霍爾傳感器安裝尺寸

K系列霍爾接近傳感器（開關）是根據霍爾效應原理制成的新型自動化開關器件。本產品采用圓管形防水設計，達IEC144標準，外形尺寸與電氣參數均參照日本立石電機株式會社OMRON產品。在工業自動化控制、包裝、紡織、印刷機械、計數系統等領域有廣泛的應用。JK系列按工作狀態分為三類：JK-常開型、JB-常閉型、JZ-自鎖型。

其特點：

*響應頻率高 *多種保護功能，有工作狀態指示燈

*重復定位精度高 *可以和編程控制器（PC）直接接口

*抗干擾能力強 *高可靠性，長壽命

結構參數

u JK、JB、JZ系列均采用三芯護套電纜，長度為50cm。

u 接線方式 　M6 M10　　紅：電源（Vcc）；蘭：輸出（VOUT）；黑：地線（GND）。

M8 M12 M18 紅：電源（Vcc）；黃：輸出（VOUT）；黑：地線（GND）。u外形尺寸（單位：mm） 如下圖

u 配套磁鋼采用Φ8×4釹鐵硼磁鋼S面（表面磁感應強度為0.3T）；也可以采用其他磁鋼，但工作距離可能變化。

u 輸出極性未明確要求者按NPN供貨。

u 外形結構參數除附圖外，還可根據顧客要求制作，電纜線長度可根據顧客要求供貨

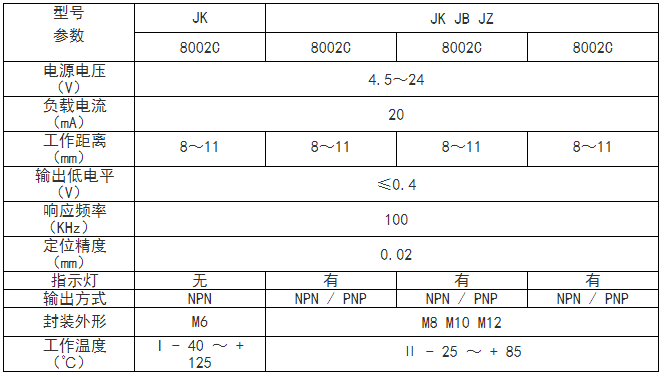

無線測溫傳感器廠家介紹JK8002C技術參數
