DOB-ARSD/L-HL205觸輪式速度檢測器

DOB-ARSD/L-HL205觸輪式速度檢測器

一、簡介

本品適用于帶式保送機運轉中膠帶速度的實時檢測。對超速和失速（打滑）均可給出監控信號。也可檢測改向滾筒（即從動滾筒）的轉速，轉速降落時（即膠帶失速）給出相應的信號。

本機已應用于冶金、電力及化工等有帶式保送機的行業，是重要的平安維護設備

二、工作原理

隨著膠帶的運轉，應用光電檢測原理，傳感頭將帶速轉換成脈沖信號輸入到控制單元，整形后送入計數電路，并與予置數值（帶速或轉速）停止比擬。若計數值大于或等于予置數值時，控制執行電路的繼電器吸合（此時綠燈亮）；反之，若計數值小于予置數值時，繼電器釋放（紅燈亮）。計數值由LED數碼管顯現，實時監視帶速或轉速。軸速檢測是在軸端加檢測體（感應輪），傳感頭檢測到與轉軸同步旋轉的檢測體，構成脈沖信號送到控制箱，經內部電路處置，將該時的轉速值顯現出來。監控方式同帶速傳感頭。

本機的兩種傳感頭工作原理根本相同。控制局部由于選用了CMOS數字集成電路，抗干擾才能強，工作，測速度。顯現電路選用亮度數碼管，顯現直觀，有利于現場對帶速或轉速的監控。

三、構造特性

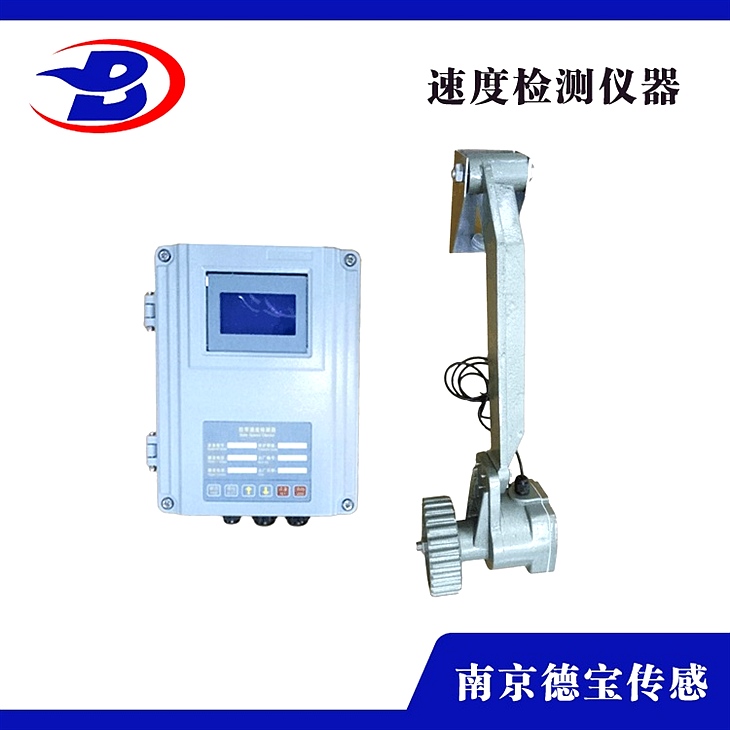

1.本機由控制箱和傳感頭組成,。傳感頭分為兩種方式：

a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；

b） Ⅱ型為光電式傳感頭，裝置在下行膠帶上面，監測膠帶運轉速度。

2.控制箱采用內外箱構造，提了防護性能

3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（實驗48h）

4.殼體外表采用靜電噴塑涂覆工藝，涂層平均，附著力強，耐老化

四、裝置闡明

本產品的控制箱應裝置在膠帶機機架上或距監測頭較近的墻壁上（不能大于100米）。傳感頭裝置在膠帶機下皮帶上面且皮帶運轉比擬平穩處。傳感頭裝置分接觸式和非接觸式。
