產品簡介

本品適用于檢測帶式輸送機在運行中出現的膠帶與主滾筒之間的打滑，防止打滑所造成的惡性事故，該產品還適用于多條膠帶機聯鎖或停機。

技術參數

1.使用環境條件

a） 環境溫度  –5℃～40℃

b） 相對濕度  不大于85％（25℃時）

2.工作電壓   AC 220V±10％ 50Hz

3.整機功耗   不大于20Ｗ

4.檢測范圍   帶速：0～9.99 m/S轉速: 0～70 r/S

5.延時時間   開機延時0～120 S（連續可調）

6.觸點數量   常開二組、常閉二組

7.觸點容量   AC 380V 3A

8.   IP44（控制箱） （傳感頭） 符合GB4208-93（等同于529-89）

特點

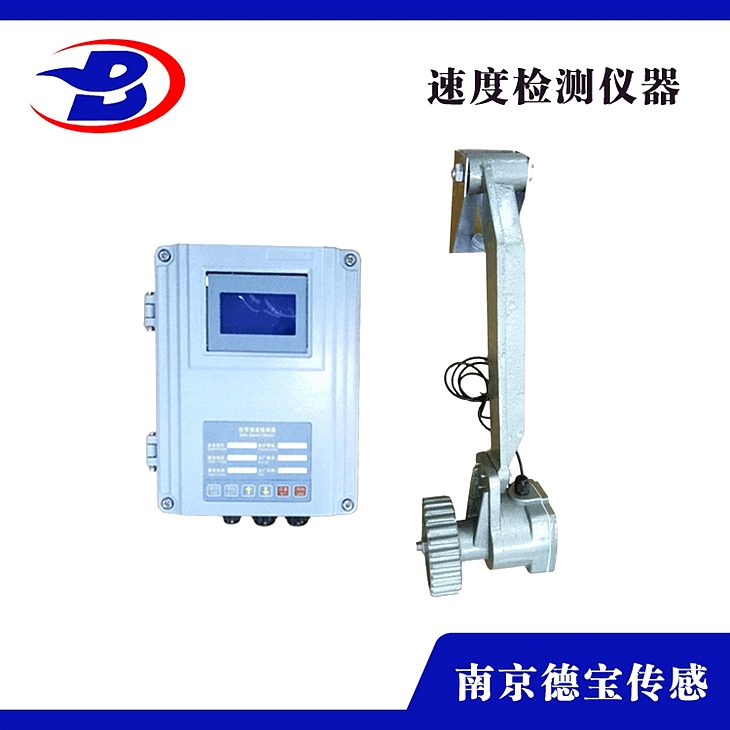

1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：

a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；

b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。

2.控制箱采用內外箱結構，提了防護性能

3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）

4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化

DOB-GA/L-30200L-II速度監控儀膠帶機上掛式安裝

以帶速檢測傳感頭為例加以說明。隨著膠帶的運行，利用光電檢測原理，傳感頭將帶速轉換成脈沖信號輸入到控制單元，整形后送入計數電路，并與予置數值（帶速或轉速）進行比較。若計數值大于或等于予置數值時，控制執行電路的繼電器吸合（此時綠燈亮）；反之，若計數值小于予置數值時，繼電器釋放（紅燈亮）。計數值由LED數碼管顯示，實時監視帶速或轉速。軸速檢測是在軸端加檢測體（感應輪），傳感頭檢測到與轉軸同步旋轉的檢測體，形成脈沖信號送到控制箱，經內部電路處理，將該時的轉速值顯示出來。監控方式同帶速傳感頭。原理參見圖2。

本機的兩種傳感頭工作原理基本相同?？刂撇糠钟捎谶x用了CMOS數字集成電路，抗干擾能力強，工作，測速度。顯示電路選用亮度數碼管，顯示直觀，有利于現場對帶速或轉速的監控。

DOB-GA/L-30200L-II速度監控儀膠帶機上掛式安裝

本產品的控制箱應安裝在膠帶機機架上或距監測頭較近的墻壁上（不能大于100米）。傳感頭安裝在膠帶機下皮帶上面且皮帶運行比較平穩處。傳感頭安裝分接觸式和非接觸式。
