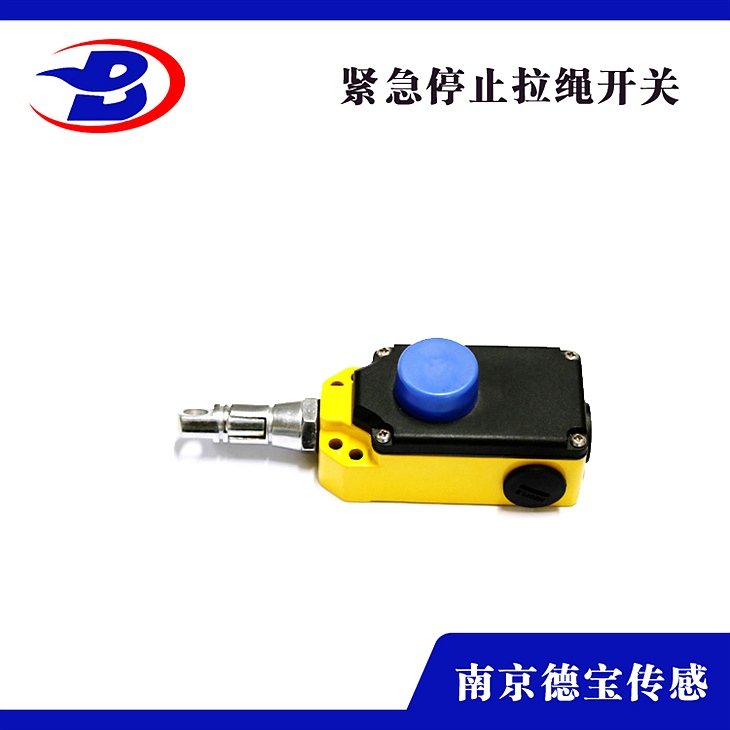

DOB-BG-L11/L-JH2001/不銹鋼防腐拉線開關輸送機用

DOB-BG-L11/L-JH2001/不銹鋼防腐拉線開關保送機用

概述：

拉繩開關是帶式保送機的維護裝置，防止事故的擴展而帶來嚴重損失。由于安裝便當,開關轉換可靠,在帶式運輸現場得到的應用。拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶保送機、梭式保送機、裙邊式給料保送機、斗式提升機，包裝線、堆料/取料系統，起重機、開掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種維護裝置。當緊急事故發作時，在現場沿線恣意處拉動拉繩開關，均可發出停機信號，完成對人身及設備的維護作用。分為手動復位和自動復位兩種：

自動復位：動作后能自動回到初始位置，但可能會構成誤差啟動。

手動復位：動作后有自鎖裝置能堅持在操作位置上，需求手動操作復位手柄可使其返回初始位置。

工作原理：

拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。

拉繩開關安裝于皮帶保送機的兩側的機架上，用鋼絲繩沿著保送機兩側把開關銜接起來。當保送帶設備發作緊急事故時，在現場沿線恣意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，經過傳動軸帶動扭力彈簧使凸輪發作位移，驅動微動開關切斷控制線路，使得保送機中止運轉。

主要技術指標：

接點容量：AC380V 3A 5安 10A

絕緣電壓：AC1000V歷時1min

運用壽命：10萬次

接點方式：雙斷點（I常開I常閉）

環境溫度：-40-+60℃

相對溫度：不大于90%

海拔高度：＜2000m

動作角度：15°J限角度75°

特 點：

1、本產品采用鋁合金鑄造殼體，強度高、重量輕；
2、可在惡劣環境中工作；
3、機內微動開關、觸點容量大、動作靈敏。

安裝與接線

1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓或采用焊接固定，其位置應低于膠帶及便于現場工作人員運用。兩臺拉繩開關之間相距50m左右為宜。
2、拉繩***采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞渡過大，***拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。
3、關于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。
4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。
