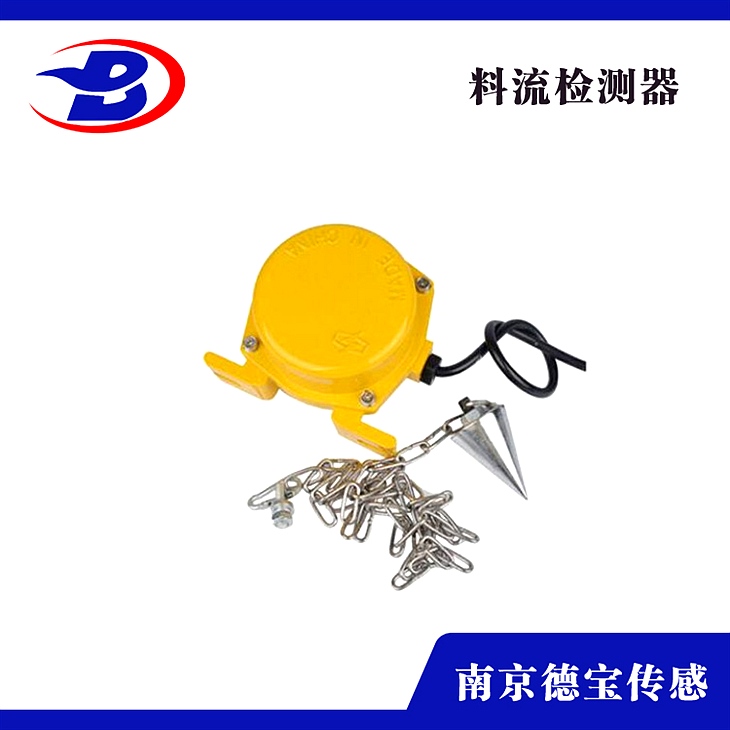

DOB-ELAW/L-21NSZ重垂料流開關接線原理

DOB-ELAW/L-21NSZ重垂料流開關接線原理

構造特性

1、適用于膠帶較窄、帶速較慢的傳送帶檢測；

2、關于膠帶較寬、帶速較時采用門式支架裝置；

3、如膠帶較窄、速度較時可采用單臂式支架；

4、采用鏈球與物料接觸減少了物料對檢測器的直接沖擊，延長了運用壽命；

5、若***單臂式支架，橫梁在箭頭指向處斷開，橫梁與支臂交接處加一斜拉角鋼；

6、鑄鋁外殼，重量輕、硬度；

7、采用行程開關，運用壽命長

技術參數

環境溫度:-40℃～80℃

環境濕度:不大于 之95(25℃時)

動作角度:15°±2°

限角度:75°±5o

觸板調整范圍:200mm

觸點數量:每一方向一組轉換觸點

觸點容量:理性負載250VAC 3A 30VDC

牢靠性:10000小時

重量:開關本體 8.0 kg 裝置支架 24.0 kg

機械裝置

1、本機帶有支架、橫梁、開關盒和擺桿。支架經過螺栓或焊接在帶式保送機中間架的槽鋼上，
2、橫梁上裝上開關盒，將開關盒和軸承座固定在支架上。擺桿應轉動靈敏；
3、當在傾斜的上行帶式保送機上放置該料流檢測時，當完成上述工作后，應調整擺桿在靜止?fàn)顟B(tài)（零位）時垂直于保送帶，并將其緊固在橫梁上。同時應限制擺桿在零位反向旋轉；
4、 擺桿長度可調，應距保送帶面有20＝30mm的間隔，對傾斜的下行帶式保送機上放置該料流檢測時可恰當減少。
