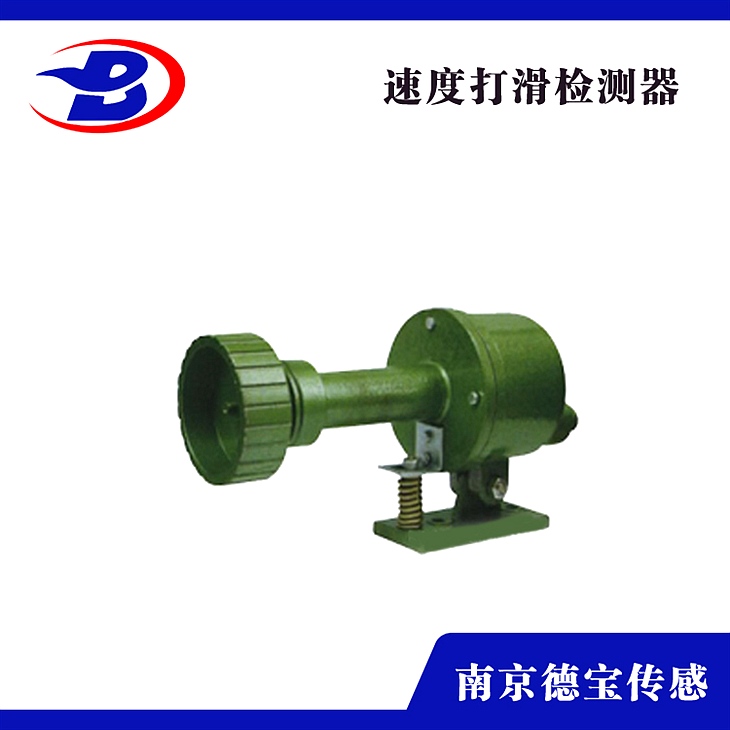

DOB-GHS/L-J-I齒輪皮帶速度打滑開關

DOB-GHS/L-J-I齒輪皮帶速度打滑開關

產品闡明：

用于檢測帶式運輸機在運轉中的膠帶與主動滾筒之間的打滑，避免打滑所形成的惡性事故，該檢測器還可用于多條膠帶機聯鎖啟動和停機，低速抱閘維護。速度檢測器工作時，經過膠帶帶動觸輪，使觸輪反響出膠帶的實踐帶速，觸輪帶動檢測器內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電信號，由內設固定數值與實踐值產生比照數值從而產生通斷信號，完成檢測帶速工作，假如膠帶速度與主滾筒速度不同步并降落到正常帶速的之二十到三十時，接點通斷信號發作變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。本機用于帶式保送機運轉中膠帶與主動滾桶呈現打滑（失速）毛病?？杀苊庥捎诖蚧纬傻膰?yán)重事故的發作。本機還能夠用于多條帶式保送機的連鎖啟動和停機，速抱閘或炒熟維護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式保送機的行業取得了的應用

主要技術參數：

1、工作電壓 AC 220V/380V±10 50Hz

2、輸入信號 10mV～10V

3、測速范圍 1.25m/s 1.6m/s 2.5m/s

4、整機功耗<15W

5、觸點容量 AC 380V 2A

特性：

1：非接觸式，無易損原件，運用壽命長；

2：密封性好，可防水、放塵，防凝露；

3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；

4：外殼經過烤漆噴塑處置，性強；

5：一體式設計，裝置便當，適用簡單，兩螺栓固定；

6：采用ARM單片機作為控制單元，反映速度，誤差??；

7：雙排數碼顯現，LED指示燈顯現，可現場察看與誤解；

裝置運用與接線：

裝置時，可按下述請求并滿足現場運用條件裝置在帶式運輸機上膠帶的下面，裝置后應***膠帶有料狀況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應牢靠接觸，且裝置位置***在振動小和膠帶顫動小的中央。當采用檢測器輸出軸和從動滾筒軸銜接檢測膠帶實踐帶速的辦法時，可按裝置表示圖并***柔性連軸器以***產品工作正常。運用時只需將產品按裝置表示圖裝置在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的請求制造的。由于理論上的帶速和實踐膠帶運轉速度有差別，用戶屆時可按我廠提供調整方法恰當?shù)恼{(diào)整以實在合適正常工作狀態。
