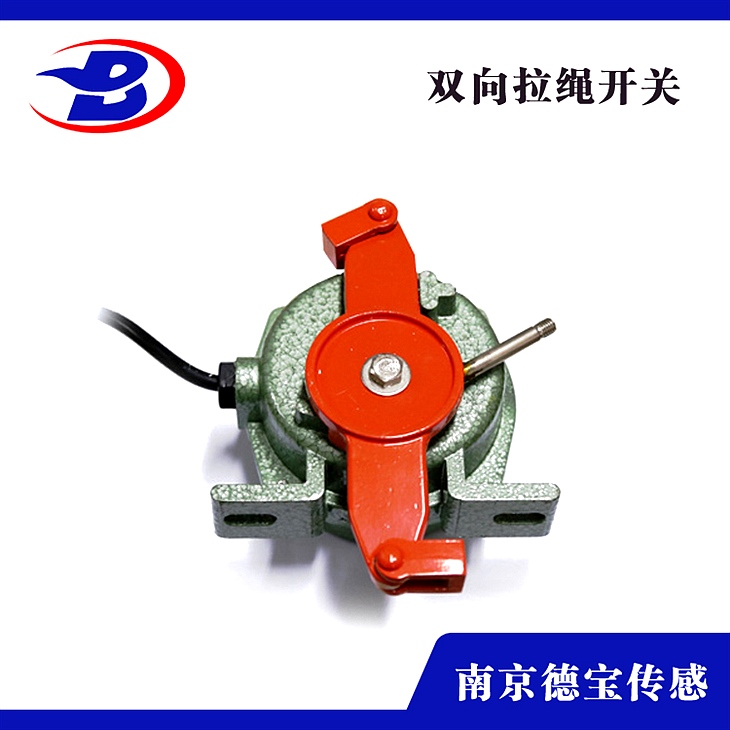

DOB-HQLS/L-02PDBHQ-SDT1拉繩開關接線圖

DOB-HQLS/L-02PDBHQ-SDT1拉繩開關接線圖

運用留意事項

1．產品外殼設有接地端子，用戶在裝置運用時必需牢靠接地。

2．裝置現場應不存在對鋁合金有腐蝕作用的有毒氣體。

3．產品的維修必需在場所停止，或當現場確認無可燃性粉塵存在時方可停止。

4．本拉繩開關外殼必需堅持清潔，粉塵堆積厚度不大于3mm。

簡介

 拉繩開關分為手動復位和自動復位兩種。

 自動復位：動作后能自動回到初始位置，但可能會形成誤差啟動。

 手動復位：動作后有自鎖安裝能堅持在操作位置上，需求手動操作復位手柄可使其返回初始位置。

拉繩開關是帶式保送機的維護安裝，避免事故的擴展而帶來嚴重?fù)p失。由于裝置便當,開關轉換,在帶式運輸現場得到的應用。

DOB-HQLS/L-02PDBHQ-SDT1拉繩開關接線圖

 原理

 拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。拉繩開關裝置于皮帶保送機的兩側的機架上，用鋼絲繩沿著保送機兩側把開關銜接起來。當保送帶設備發作緊急事故時，在現場沿線恣意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，經過傳動軸帶動扭力彈簧使凸輪發作位移，驅動微動開關切斷控制線路，使得保送機中止運轉。

裝置調整

裝置在保送機兩邊有檢修通道的中央，裝置位置應確保檢修人員在緊急狀況下操作便當。

1、將拉繩開關固定在機架上。

2、一側的兩臺開關之間間隔為50m左右，采用直徑為Φ4的鋼絲繩銜接，松緊應適度。

3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。

4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常運用下用緊線器將兩側拉繩張緊,并確保兩側張力平衡。

（注：關于爬坡段保送機機.應盡量縮短開關間距及拉繩長度。）

DOB-HQLS/L-02PDBHQ-SDT1拉繩開關接線圖

產品特性

1、鞏固的鑄鋁外殼、靜電防腐涂裝順應于惡劣工礦環境裝置

2、運用性能的微動開關和要維護的銅管技術，可手動復位型產品

3、鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固的間隔應不超越30米，兩開關間的間隔不超越60米。

4、當外力促使開關臂桿轉動到報警位置時，觸動微動開關并鎖定，直到人工復位。

5、適用于室內外裝置。外表特殊處置可用于酸、堿、鹽性區域。鍍鎳外表用于強腐蝕區域。
