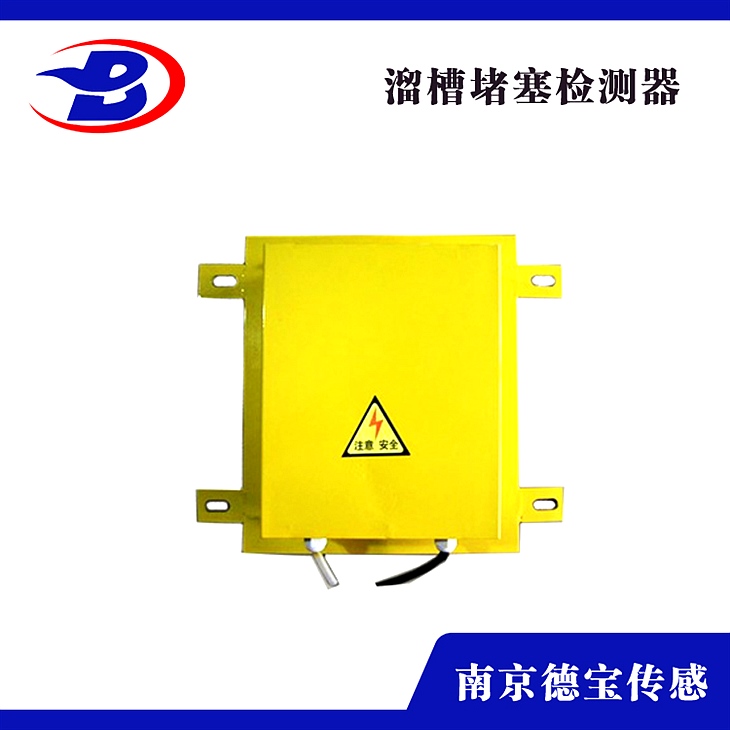

DOB-HQTS/L-HK99K-A防爆溜槽堵塞檢測器
DOB-HQTS/L-HK99K-A防爆溜槽堵塞檢測器
一、產品說明:
本機用于輸煤系統中溜槽發作堵塞時的檢測，并可提供BAOJING或停機信號，也可與振打電機銜接，用以掃除堵塞缺點。
采用側壓活動門結構，缺點掃除后，壓重塊的壓力使活動門自動復位 機內選用行程開關，動作靈敏，可靠性 外形小巧便于安裝。
二、結構特性
本jianceqi采用側壓活動門結構，缺點掃除后，壓重塊的壓力使活動門自動復位
機內選用的行程開關，動作靈敏，可靠性高
外形小巧便于安裝，細致尺寸請參安裝圖
可帶延時控制
三、技術參數:
動作角度5°，限角度10°。
接點容量：1A/125（DC）；/250V或380V（AC）。
殼體：防塵、防腐、防雨。
觸點個數：1個常開和1個常閉（可根據用戶需求增加開關個數）
開關可根據用戶需求接成常開或常閉方式。
環境溫度：-20～60℃。
四、工作原理:
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中構成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接振動器控制線路上，可完成輕度堵塞時不停機自動振打功用。堵塞缺點掃除后，活動門自動復位。
堵料開關是安裝在落料斗或儲料倉內檢測料位的一種維護裝置。 帶式保送機系統中兩條保送機之間通常是經過管狀落料斗連通， 運轉中當落料斗出口因各種緣由受堵時物料會很堵滿整個落料斗乃大量溢出。 在 落料斗中安裝堵料開關可以在堵料事故發作的初期報警并觸發緊急停 機，從而避免大量堵料構成保送帶打滑、驅動電機過載等嚴重結果。堵 料開關按照不同的檢測伎倆和工作原理劃分，主要有阻旋式、射頻導納式、電式、音叉式、活動擋板式、負壓式等多種方式。
五、安裝方法及留意事項：
1、 選擇適合的安裝位置。普通不應安裝在物料可能直接沖擊到的位 置，通常安裝在落料斗的側面；還要選擇適合的安裝高度，既要高于正 常運轉狀態下物料暫時滯留的高度，又不能太接近落料斗上部。選擇適合的安裝位置，才干***準確及時地檢測到堵料狀態。
2、 關于需求通電工作的堵料開關， 應該采用跟隨皮帶機的啟停而啟停的工作方式，以延長其工作壽命。
