DOB-KBDS1/L-1-T-WEX防爆速度檢測器

DOB-KBDS1/L-1-T-WEX防爆速度檢測器

簡介：

速度監控儀適用于帶式保送機運轉中膠帶速度的實時檢測。對超速和失速（打滑）均可給出監控信號。也可檢測改向滾筒（即從動滾筒）的轉速，轉速降落時（即膠帶失速）給出相應的信號。

本機已應用于冶金、電力及化工等有帶式保送機的行業，是重要的維護設備。

技術參數 ：

1.運用環境條件

a） 環境溫度  –5℃～40℃

b） 相對濕度  不大于85％（25℃時）

2.工作電壓   AC 220V±10％ 50Hz

3.整機功耗   不大于20Ｗ

4.檢測范圍   帶速：0～9.99 m/S轉速: 0～70 r/S

5.延時時間   開機延時0～120 S（連續可調）

6.觸點數量   常開二組、常閉二組

7.觸點容量   AC 380V 3A

構造特性：

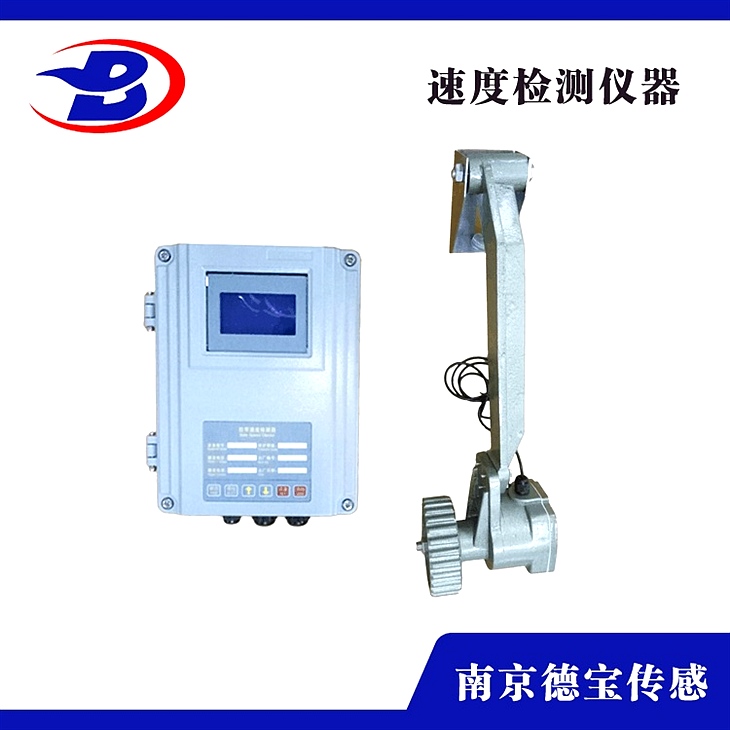

1.本機由控制箱和傳感頭組成,。傳感頭分為兩種方式：

a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；

b） Ⅱ型為光電式傳感頭，裝置在下行膠帶上面，監測膠帶運轉速度。

2.控制箱采用內外箱構造，進步了防護性能

3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（實驗48h）

4.殼體外表采用靜電噴塑涂覆工藝，涂層平均，附著力強，耐老化

工作原理：

以帶速檢測傳感頭為例加以闡明。隨著膠帶的運轉，應用光電檢測原理，傳感頭將帶速轉換成脈沖信號輸入到控制單元，整形后送入計數電路，并與予置數值（帶速或轉速）停止比擬。若計數值大于或等于予置數值時，控制執行電路的繼電器吸合（此時綠燈亮）；反之，若計數值小于予置數值時，繼電器釋放（紅燈亮）。計數值由LED數碼管顯現，實時監視帶速或轉速。軸速檢測是在軸端加檢測體（感應輪），傳感頭檢測到與轉軸同步旋轉的檢測體，構成脈沖信號送到控制箱，經內部電路處置，將該時的轉速值顯現出來。監控方式同帶速傳感頭。原理參見圖2。

本機的兩種傳感頭工作原理根本相同?？刂凭植坑捎?**了CMOS數字集成電路，抗干擾才能強，工作，測速精度高。顯現電路***高亮度數碼管，顯現直觀，有利于現場對帶速或轉速的監控。

裝置闡明:

本產品的控制箱應裝置在膠帶機機架上或距監測頭較近的墻壁上（不能大于100米）。傳感頭裝置在膠帶機下皮帶上面且皮帶運轉比擬平穩處。傳感頭裝置分接觸式和非接觸式。
