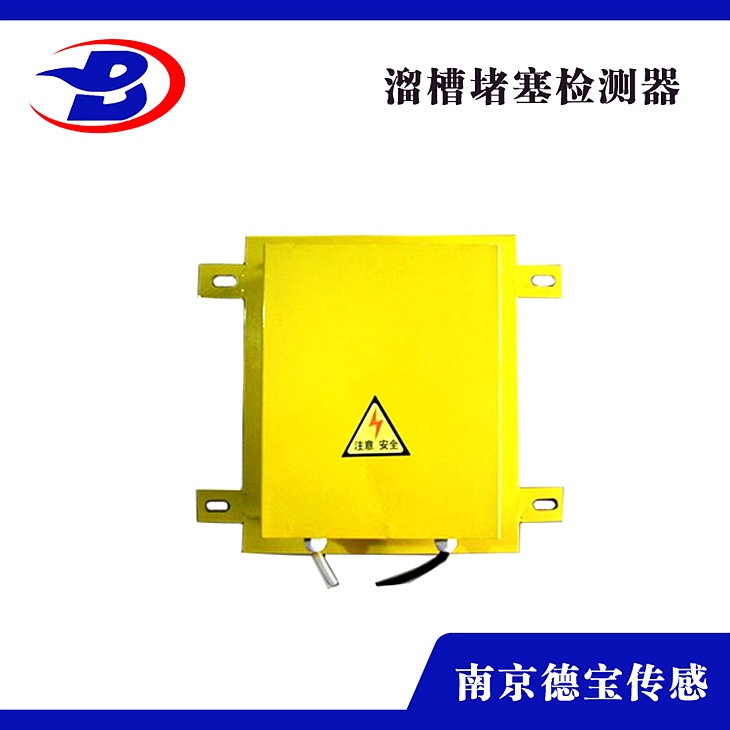

DOB-KS/L-SDJ-20G溜槽堵塞檢測器帶防腐層的鑄鋁外殼

DOB-KS/L-SDJ-20G溜槽堵塞檢測器帶防腐層的鑄鋁外殼

溜槽堵塞檢測器DOB-KS/L-SDJ-20G是輸煤廠落料倉落料部分是否產生堵塞的一種檢測裝置安裝在溜槽相對的兩個側壁上，一般安裝在溜槽底部向上三分處，作為輕堵塞信號的檢測。底部向上三分之二處作為重堵塞信號檢測。

　　溜槽堵塞檢測器結構組成:

　　1、彈力橡膠板 2、活動門門軸 3、門 4、行程開關 5、***磁鐵 6、舌簧開關 7、定位調節栓 8、活動門

　　溜槽堵塞檢測器YHLL-3L安裝與接線方法;

　　(一)安裝:

　　1.該機應成對安裝在溜槽相對的兩個側壁上，一般安裝在溜槽底部向上三分處，作為輕堵塞信號的檢測。底部向上三分之二處作為重堵塞信號檢測。

　　2.選擇好安裝位置后開一個260mmx240mm方口，然后在開口處上方約100～200mm處溜槽內壁焊接一塊30080xδ50(mm)擋板，以防大塊物料落下直接撞擊活動門而發生誤動作。

　　3.安裝溜槽堵塞檢測器YHLL-3L型時，請將隨機配套的彈力橡膠板將開口完全覆蓋，封閉，并將彎角件焊接在溜槽內壁上，然后用Φ12x25螺釘將溜槽堵塞檢測裝置與彎角件固定好。

　　(二)接線:

　　引出一條長1.5米左右的電纜線，按其芯線排號接線。

　　YHLL-3L型溜槽堵塞檢測裝置:1、2為常閉接點；1、3為常開接點

　　YHLL-3L型溜槽堵塞檢測裝置:1、2為常閉接點；3、4為常開接點

　　溜槽堵塞檢測器配置數據如下:

　　觸點容量:1組NONC

　　觸點容量:AC380V/220V/127V

　　感應面尺寸:260*240mm

　　防爆等級:Exdi

該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料必須擠壓活動門，并使之偏移而啟動行程開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。
結構特性
本檢測器采用側壓活動門結構，故障排除后，壓簧的推力使活動門自動復位；
帶防腐層的鑄鋁外殼
重載微型開關觸點
靈敏度，作用力只需0.9Kg即可觸發開關
機內選用行程開關，動作靈敏、可靠性；
技術指標
動作角度5°，限角度10°
接點容量：1A/125（DC），/250V或480V（AC）。
殼體防塵、防腐、防雨。：
開關個數：1個常開或1個常閉（可根據用戶需要增加開關個數）
開關可根據用戶需要接成常開或常閉形式。
環境溫度：-20 -- 60℃
