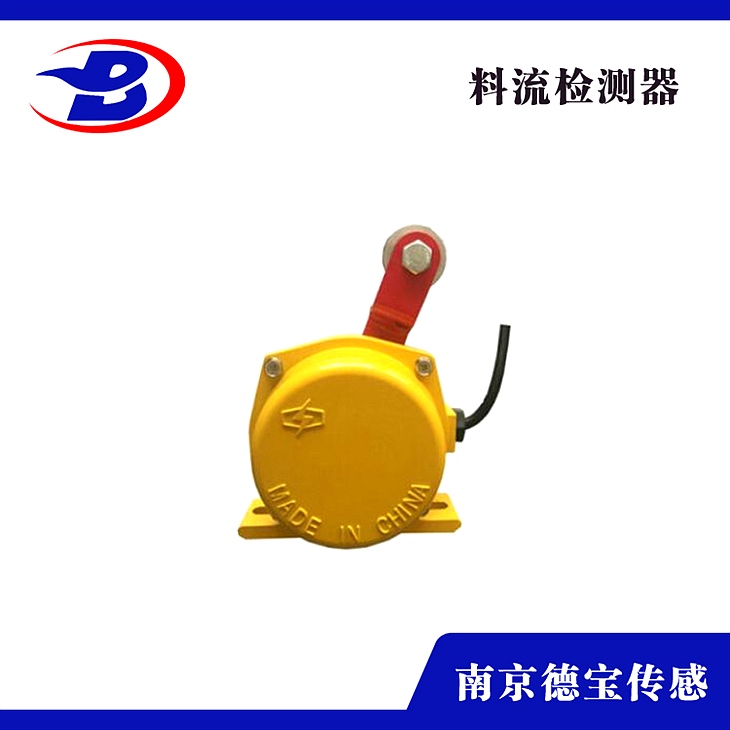

DOB-LLCJ1/L-1-D料流檢測裝置AC220V

DOB-LLCJ1/L-1-D料流檢測安裝AC220V產品闡明：

本產品用于帶式保送機有效載荷量的定性檢測，并按載荷量的大小輸出空載、有載信號；還可控制灑水除塵、多機次第啟動等，特別對速及保送大塊物料的保送機有突出的點。產品適用于電力、煤礦、建材、碼頭、冶金等行業，門從事散料保送的帶式保送機（當用于保送糧食等較輕物料時請?jiān)诙ㄘ洉r(shí)注明）。

構造特性:

1、適用于膠帶較窄、帶速較慢的傳送帶檢測；
2、關于膠帶較寬、帶速較時采用門式支架裝置；
3、如膠帶較窄、速度較時可采用單臂式支架；
4、采用鏈球與物料接觸減少了物料對檢測器的直接沖擊，延長了運用壽命；
5、若***單臂式支架，橫梁在箭頭指向處斷開，橫梁與支臂交接處加一斜拉角鋼；
6、鑄鋁外殼，重量輕、硬度；
7、采用行程開關，運用壽命長。

技術指標：

輸出觸點:2常開2常閉

觸點容量:16A／250V／AC自清潔觸點。

動作角度:±20°雙向

限角度:90°

重錘長度:可調

牢靠性:50000次

環境溫度:一40℃一十60℃

通訊接口:RS-485地址編碼終端器（用戶選配）

通訊間隔:雙絞線1．2公里，光纜50公里

工作原理:

本檢測安裝采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉?xí)r把檢測器頂部的托輥壓下，帶動內部感應部件挪動使接近開關工作，給出一開關量，完成其檢測，檢測器裝置在上行膠帶下面，選擇膠帶有物料時下沉量比擬大的中央，在兩個托輥之間，不要裝置在料口左近，在沒有物料時使觸輪與膠帶剛好接觸。
當觸板擺0～30°時輸出——輕載開關信號
當觸板擺30～60°時輸出——滿載開關信號

當觸板擺60～90°時輸出——超載開關信號
