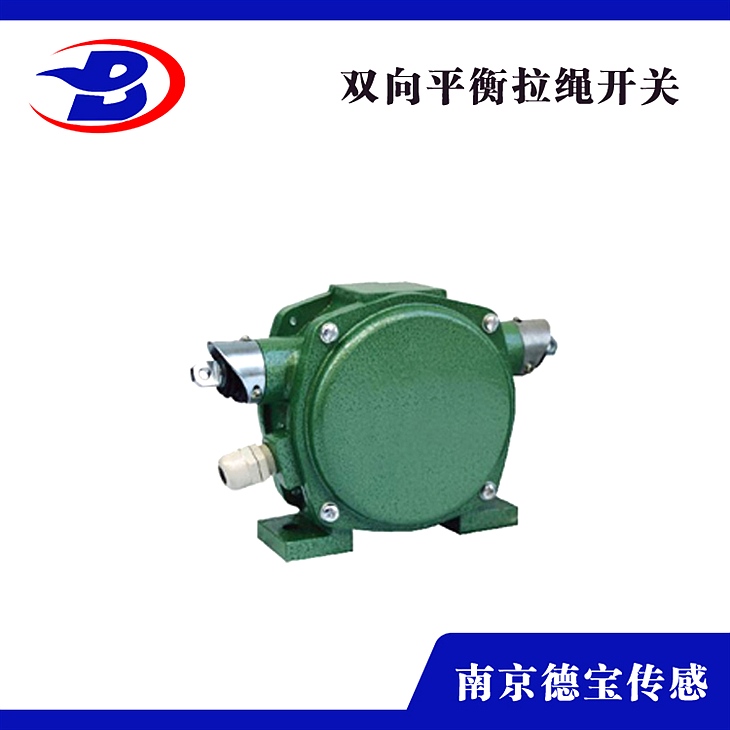

DOB-SBNHLS/L-II雙向平衡拉繩開關

DOB-SBNHLS/L-II雙向均衡拉繩開關

一、產品描畫

拉繩開關是帶式保送機的維護裝置，防止事故的擴展而帶來嚴重?fù)p失。由于安裝便當,開關轉換可靠,在帶式運輸現場得到的應用。拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶保送機、梭式保送機、裙邊式給料保送機、斗式提升機，包裝線、堆料/取料系統，起重機、開掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種維護裝置。當緊急事故發作時，在現場沿線恣意處拉動拉繩開關，均可發出停機信號，完成對人身及設備的維護作用

二、技術參數

復位方式：Ⅰ型自動，Ⅱ型手動

接點數量：常開，常閉

接點容量：≤AC380V 2A

絕緣電壓：AC1000V實驗1分鐘

輸出接點數量：一開一閉一組轉換接點

可靠性：無缺點工作1萬次

重量：2KG

材質：壓鑄鋁、重量輕、散熱快，抗磨損，順應環境強。
環境溫度-30+75℃

相對濕度不大于85%
三、結構特性

1、本機采用鋁合金鋁鑄造，強度較高；

2、表面采用塑料噴涂，漆膜附著力強；

3、殼體密封性能好，可在惡酷條件下工作；

4、機內結構為旋轉凸輪機構，可雙向驅動凸輪而啟動開關轉換。

四、工作原理

當現場發作緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關輸出一開關信號，用于告警或停機。型機有一警示牌，啟動開關時，警示牌翻轉呈垂直狀態，缺點掃除后，按下警示牌，拉繩開關恢復工作狀態。

五、安裝調整

1、拉繩開關應安裝在現場人行過道一側，每25-30m安裝一臺；

2、將安裝支架焊在膠帶機架上，然后用M10*40螺栓將拉繩開關固定在安裝支架上；

3、拉繩開關之間用鋼絲繩銜接，兩端用鋼絲繩扎頭固定；

4、為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；

5、首尾各加一調整螺栓，用于固定鋼絲繩；

6、鋼絲繩松緊合適，應***拉繩開關順利啟動和可靠復位。

六、適用范圍

由于它既有行程開關、微動開關的特性，同時又具有傳理性能，并且動作可靠、、頻率響應快、運用壽命長、抗干憂才干強、防水、防震、等特性。應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭號行業運用的帶式保送機保送系統中。

七、雙向拉繩開關和雙向平衡拉繩開關的區別：

雙向拉繩開關和雙向平衡拉繩開關都是作用于帶式保送現場需求停機時，經過開關動作使保送機停機。主要是拉繩動作力方向不同，平衡拉繩開關是兩側平行栓鋼絲繩，普通拉繩開關是上下栓鋼絲繩
