DOB-3SE7120/L-2DD01包裝線皮帶拉線開關

DOB-3SE7120/L-2DD01包裝線皮帶拉線開關

一、簡介

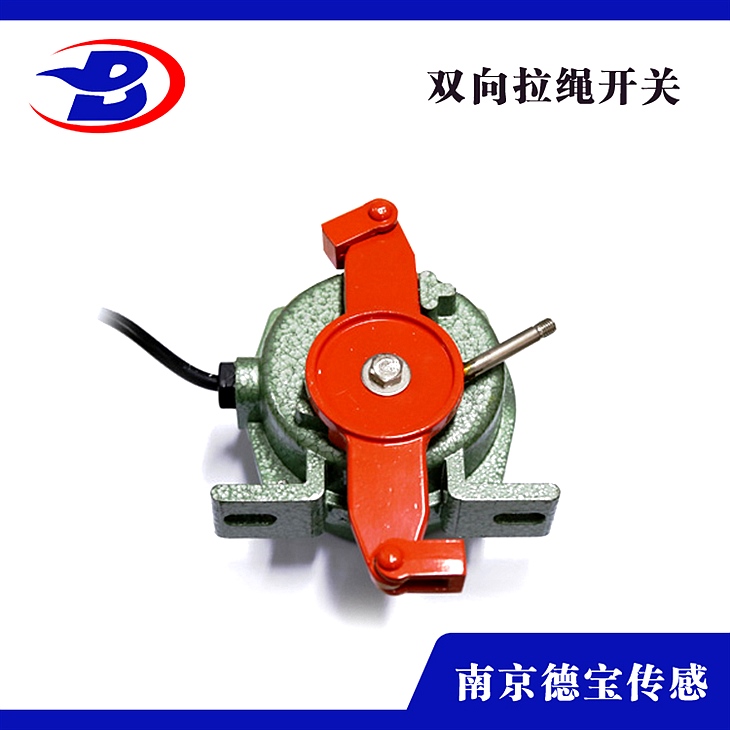

雙向拉繩開關是一種膠帶運輸機現場緊急事故停機的維護安裝，主要 應用在冶金、電力、煤巖、礦山及化工等行業的保送系統中，是保送機自 動化控制不可短少的傳感元件。  拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固的間隔應 不超越30米，兩開關間的間隔不超越60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外裝置。外表特殊處置可用于酸、堿、鹽性區域。鍍鎳外表用于強腐蝕區域

二、技術參數

接點容量：AC380V 3A 5安 10A

絕緣電壓：AC1000V歷時1min

運用壽命：10萬次

接點方式：雙斷點（I常開I常閉）

環境溫度：-40-+60℃

相對溫度：不大于90%

海拔高度：＜2000m

動作角度：15°J限角度75°

三、產品特性

1、雙向拉繩開關采用鋁合金鑄造殼體、強度高、重量輕。

2、可在惡劣環境下長期工作。

3、動作靈活、穩定性高

四、構造特征與工作原理

此開關采用回轉式凸輪構造，當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號的停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪構造自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本安裝采用防水、防塵密封設計，較好避免水、灰塵進入機殼內。

五、裝置調整

拉繩開關應裝置在保送機兩邊具有檢修通道的中央，裝置位置應確保檢修人員在緊急狀況下操作便當。

1、將拉繩開關固定在機架上。

2、一側的兩臺開關之間間隔為50m左右，采用直徑為Φ4的鋼絲繩銜接，松緊應適度。

3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。

4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常運用下用緊線器將兩側拉繩張緊,并確保兩側張力平衡。

（注：關于爬坡段保送機機.應盡量縮短開關間距及拉繩長度。）

六、拉繩開關毛病檢修

1、檢查拉線動作桿，確保它在正常的位置。
2、檢查導線銜接，看看能否正確，螺絲能否擰緊。
3、檢查開關內部凸輪，看看能否可以觸動微動開關，如有問題，請重新裝置凸輪。
4、檢查微動開關觸頭，看看能否接觸良好，必要時可改換。
5、假如以上檢查處置后毛病照舊，則可能外圍電路有問題。
