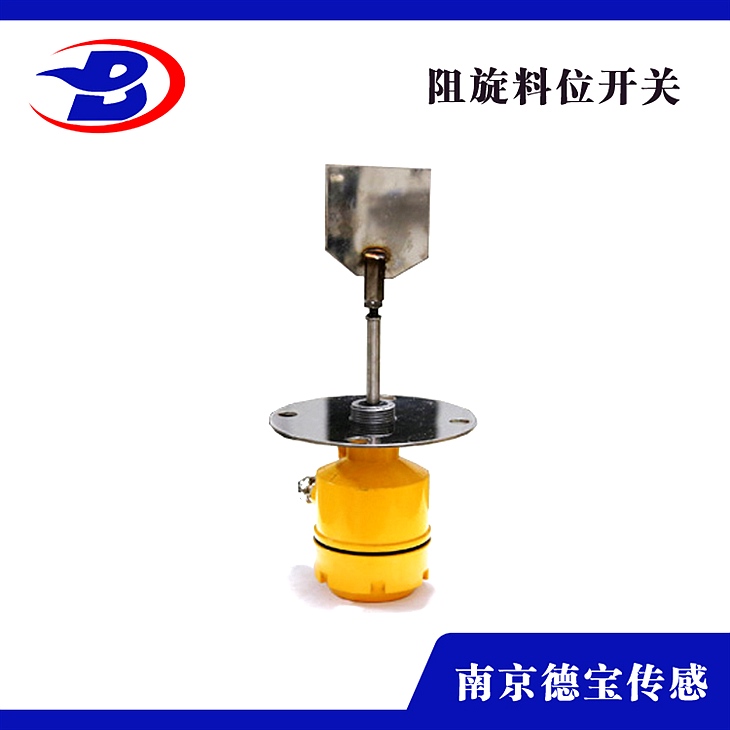

DOB-S300/L-W2-3T堵煤檢測器220V

DOB-S300/L-W2-3T堵煤檢測器220V

工作原理：

該控制器采用機電位控原理，接觸丈量料位。當料倉內葉片部位無料時，料位器通電，指示燈亮，葉片逆時針旋轉;當料倉內葉片部位有料時，葉片旋轉受阻，控制信號轉換，隨之?dāng)嚅_(kāi)料位器電機電源，此狀態不斷維持到葉片部位無料，料位器自動復位，電機電源接通，指示燈亮，葉片開端旋轉，控制信號切換。

依據其用處又被稱為阻旋料位計或者阻旋式料位開關，阻旋式料位開關是采用交流微電機經減速后，帶動檢測葉片慢速旋轉。當被測物料的料位上升使葉片的轉動遭到阻撓時，檢測機構主軸產生旋轉位移。此位移首先使一個微動開關動作，發出有料的信號。隨后另一個微動開關動作，切斷微電機的電源使其中止轉動。只需倉內的料位不變，此種狀態便將不斷堅持下去。當料位降落檢測葉片失去阻撓時，檢測機構便依托彈簧拉力恢恢復態?？刂莆㈦姍C(jī)電源的微動開關動作，使電機通電旋轉。隨后另一個微動開關動作發出信號，只需沒有物料阻撓檢測葉片的轉動，此種狀態也將不斷堅持下去

產品特性：

1.三個軸承支撐；

2.密封設計可避免粉塵滲入（實踐）；

3.扭力穩定且扭力大小可調理；

4.葉片接受過重負載，離合器自動打滑，維護電機不受損壞；

5.機電別離式構造，整體免拆卸易維護；

6.特殊葉片可運用于物料；

7.可用于鋼鐵，水泥，電力，飼料，化學塑膠，化學肥料等；

技術參數：

1.電源：220VAC/110VAC/24VAC/24VDC

2.觸點容量：250VAC/10A SPDT（單刀雙擲）

3.功率：4W

4.葉片轉速：1RPM（轉/分）

5.力矩：1.0kg×cm

6.物料比重：≥0.5g/cm3

7.工作溫度：-10℃-80℃

8.緣電阻：≥100MΩ

9.介電強度：1500V*1min

運用須知：

1、適用范圍：阻旋式物位計，主要用于敞開式容器及無滲液（側裝時）的粉狀、顆粒狀物料的料位監測或控制。不合適有壓力的封鎖式容器或有可燃性揮發氣體的物料環境運用。

2、靈活度設定：

本料位開關機芯輸出的靈活度分為五檔。依據多數用戶的需求，出廠時均調在動作力矩較大的檔位上，應用時普通無需調整。如被測介質比擬輕（如塑料粉等）請求動作力矩較小時，可依據需求自行調整。詳細調整辦法如下：

（1）擰開上蓋，卸下檢測機構與底座間的兩顆固定螺釘；

（2）向外拔出檢測機構，并將其翻過來找到底部的拉簧；

（3）將底板側的拉簧掛鉤摘下，并掛入距軸相對較近的孔內；

（4）將機芯裝回底座，轉動葉片使軸套對正輸出軸，悄悄壓入；

（5）將兩側固定螺釘裝上擰緊，通電實驗合格后既可。
