DOB-TLNF/L-Q1-F3非接觸式打滑檢測器輸出4-20mA

DOB-TLNF/L-Q1-F3非接觸式打滑檢測器輸出4-20mA

非接觸式打滑檢測器TLNF-Q1-F3,工作電壓220V,2路常開2路常閉輸出觸點，,1路4-20mA觸點輸出,帶速:0.1-9.99m/s范圍,4種設置,RS485通訊，牢靠性強，非接觸無磨損，是對軸轉速及其他旋轉安裝簡單通用的監測安裝，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。無運動部件、無磨損、平安壽命長，一體化構造，集中的控制安裝，設定或毛病檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接裝置在惡劣環境中運用。

　　性能參數：

　　1、環境濕度：-30℃～60℃

　　2、相對濕度：不大于80%

　　3、觸點容量：AC220V/10A

　　4、測速范圍：20~999r/min

　　5、開關方式：2開2閉

　　6、重 量：3.5Kg

　　7、可 靠 性：＞10^6次啟動中止

DOB-TLNF/L-Q1-F3非接觸式打滑檢測器輸出4-20mA盤隨膠帶運轉而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后停止計數。其計數值與預置數比擬，判別膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。

　　構造特性

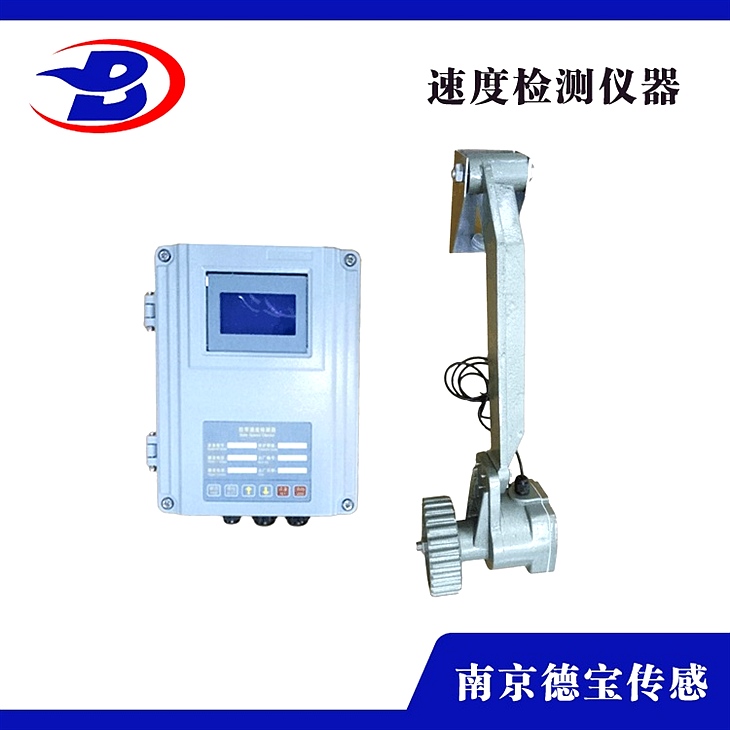

　　1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，裝置便當，牢靠性高。

　　2.由于控制部份采用CMOS電路，溫度順應性能較好。

　　裝置闡明1.控制箱裝置在室內墻壁上，避免劇烈振動；

　　2.通電正常后，將待測帶速用拔碼盤預置出來。（應將帶速經過從動滾簡的直徑折算成轉速，拔碼盤所預置實踐是轉速）數碼管顯現值為轉速，單位為r/min;

　　3.齒盤應固定在從動滾筒的軸上，傳感器采用支架裝置在軸端底座上。

　　注：開機至帶速正常之間不應投入或投入無效。

　　4.控制箱下部有一組接線端子，接線即可。傳感器至控制箱應***屏蔽電纜銜接。

　　非接觸式膠帶速度檢測儀, 主要用于檢測帶式保送機,在運轉中呈現的膠帶與滾筒之間的打滑。本安裝采用比擬的方式對膠帶額定速度和從動滾筒線速度（即保送帶實踐運轉速度）來檢測保送帶打滑的數據。并且可以及時發出報警及停機信號，避免保送帶打滑形成事故和損失，亦可用于多條保送機聯鎖起動和停機。非接觸式速度監控傳感器裝置在從動滾筒一端，與保送帶不接觸，防止了對保送帶的損傷和接觸不良形成的誤差。本安裝的主機為單片計算機系統，具有較高的智能化水平和牢靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。
