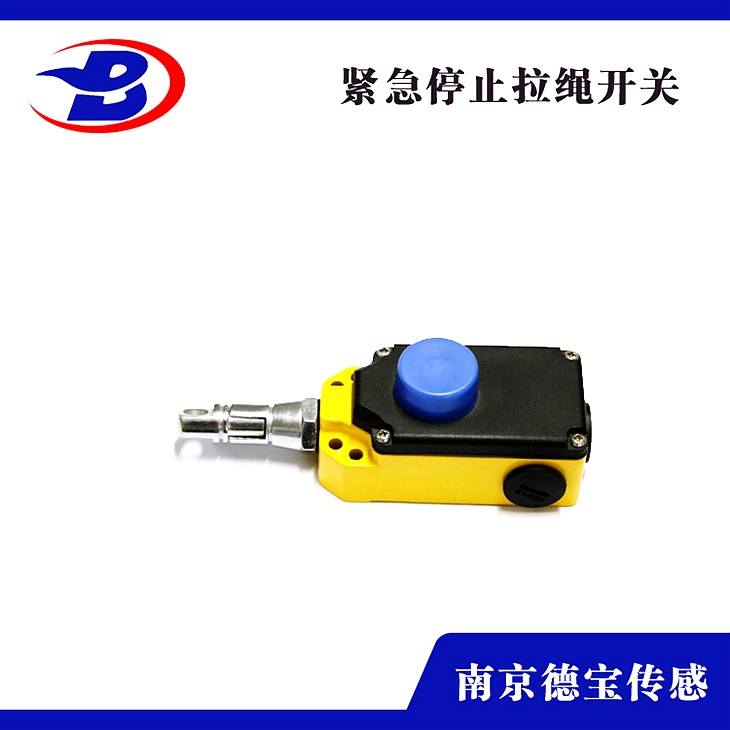

常用輸送機拉線開關DOB-ZS73S1O/1SV/L

常用保送機拉線開關DOB-ZS73S1O/1SV/L

一、簡介

拉繩開關裝置于皮帶保送機的兩側的機架上，用鋼絲繩沿著保送機兩側把開關銜接起來。當保送帶設備發作緊急事故時，在現場沿線恣意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，經過傳動軸帶動扭力彈簧使凸輪發作位移，驅動微動開關切斷控制線路，使得保送機中止運轉。由于它既有行程開關、微動開關的特性，同時又具有傳理性能，并且動作牢靠、、頻率響應快、運用壽命長、抗干憂才能強、防水、防震、等特性。應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭號行業運用的帶式保送機保送系統中。

二、產品特性

1、雙向拉繩開關采用鋁合金鑄造殼體、強度高、重量輕。

2、可在惡劣環境下長期工作。

3、動作靈活、穩定性高。

三、裝置調整

拉繩開關應裝置在保送機兩邊具有檢修通道的中央，裝置位置應確保檢修人員在緊急狀況下操作便當。

1、將拉繩開關固定在機架上。

2、一側的兩臺開關之間間隔為50m左右，采用直徑為Φ4的鋼絲繩銜接，松緊應適度。

3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。

4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常運用下用緊線器將兩側拉繩張緊,并確保兩側張力平衡。

（注：關于爬坡段保送機機.應盡量縮短開關間距及拉繩長度。）

四、毛病檢修

1、檢查拉線動作桿，確保它在正常的位置。
2、檢查導線銜接，看看能否正確，螺絲能否擰緊。
3、檢查開關內部凸輪，看看能否可以觸動微動開關，如有問題，請重新裝置凸輪。
4、檢查微動開關觸頭，看看能否接觸良好，必要時可改換。
5、假如以上檢查處置后毛病照舊，則可能外圍電路有問題。
