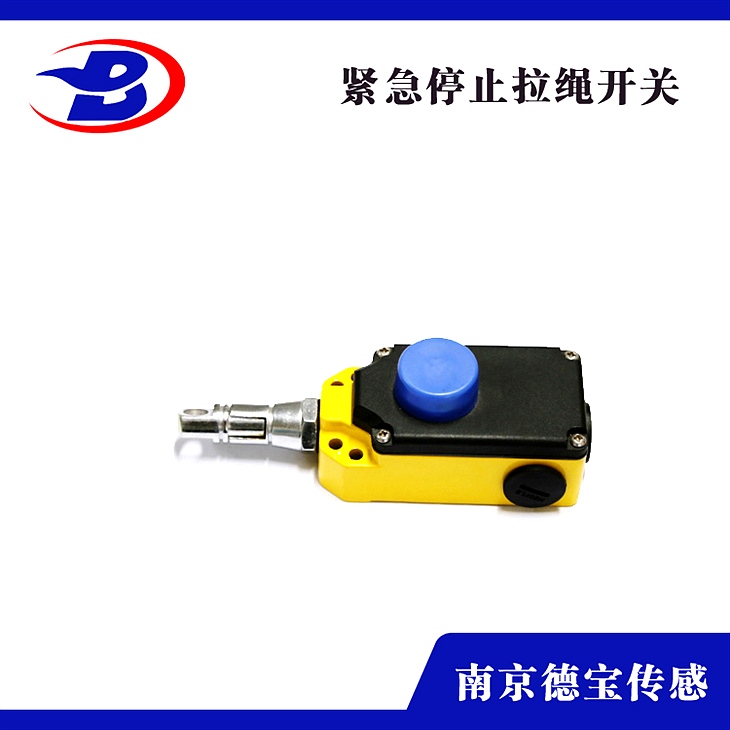

DOB-ZS7310/1SWV/295/L-390N膠帶機用拉線開關

DOB-ZS7310/1SWV/295/L-390N膠帶機用拉線開關

一、拉繩開關根據型號不同可分為下列幾點

1．壓鑄鋅合金材料和高纖維增強塑料

2．單向拉繩開關和雙向拉繩開關

單向和雙向拉繩開關的不同之處就在于雙向拉繩開關多了個預拉過程——當拉繩開關安裝好后，經過索具螺旋扣（張力調理）使開關拉環拉動一定的預行程，當看到黑色橡膠墊圈時，拉動開關按鈕，此時開關則處于工作狀態。

雙向拉繩開關——操動拉繩或者拉繩斷裂時都會觸發開關從而使機器中止。

單向拉繩開關——只需在操動拉繩的情況下才會觸發，而當拉繩斷裂則不會觸發開關招致機器不會中止工作。

因此雙向拉繩開關相比于單向拉繩開關愈加可靠。

3．自動復位拉繩開關和帶手動復位按鈕的拉繩開關

自動復位拉繩開關——拉繩開關安裝好之后，拉動拉繩后開關就會觸發從而使設備中止，而開關則自動復位至正常的工作位置，當需求再次開啟設備時，直接開啟設備就行了。

帶手動復位按鈕的拉繩開關——拉繩開關安裝好之后，拉動拉繩開關就會觸發從而使設備中止，開關則處于鎖定狀態，因此當需求再次開啟設備時，需求先拉動開翻開的復位按鈕，使開關回到正常的工作位置后，才干開啟設備。

因此帶手動復位的拉繩開關相比于自動復位的拉繩開關也愈加可靠。

二、工作原理

拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。

拉繩開關安裝于皮帶保送機的兩側的機架上，用鋼絲繩沿著保送機兩側把開關銜接起來。當保送帶設備發作緊急事故時，在現場沿線恣意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，經過傳動軸帶動扭力彈簧使凸輪發作位移，驅動微動開關切斷控制線路，使得保送機中止運轉。

三、安裝調整

拉繩開關應安裝在保送機兩邊具有檢修通道的中央，安裝位置應確保檢修人員在緊急情況下操作便當。

1、將拉繩開關固定在機架上。

2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩銜接，松緊應適度。

3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。

4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常運用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。

（注：關于爬坡段保送機機.應盡量縮短開關間距及拉繩長度。）

四、拉繩開關卡死缺點

拉繩開關卡死時，先將入戶線的閘刀開關拉開（或?qū)⒈ｋU(xiǎn)插橋拔出），切斷電源，然后中止檢修。檢修時，旋開拉繩開關的蓋子，認真檢查拉線開關卡死的緣由在哪里。
拉繩開關卡死的緣由常見的有2種：
一是彈簧的彈力削弱，可經過調整彈簧，并將彈簧的兩端固定牢。如扔未能卡死現象時。只好改換彈簧或更新新的開關。
二是由于長期不運用，致使開關的彈簧、螺釘?shù)攘慵P，轉動摩擦阻力大而被卡死。此時就應先除銹，并在轉動摩擦部分加幾滴機油或衣車油，以減小摩擦力，然后用手多次拉動開關，直到能靈活轉動時，再用干凈的棉布或碎步將開關的里里外外擦干凈，裝回蓋子即可
