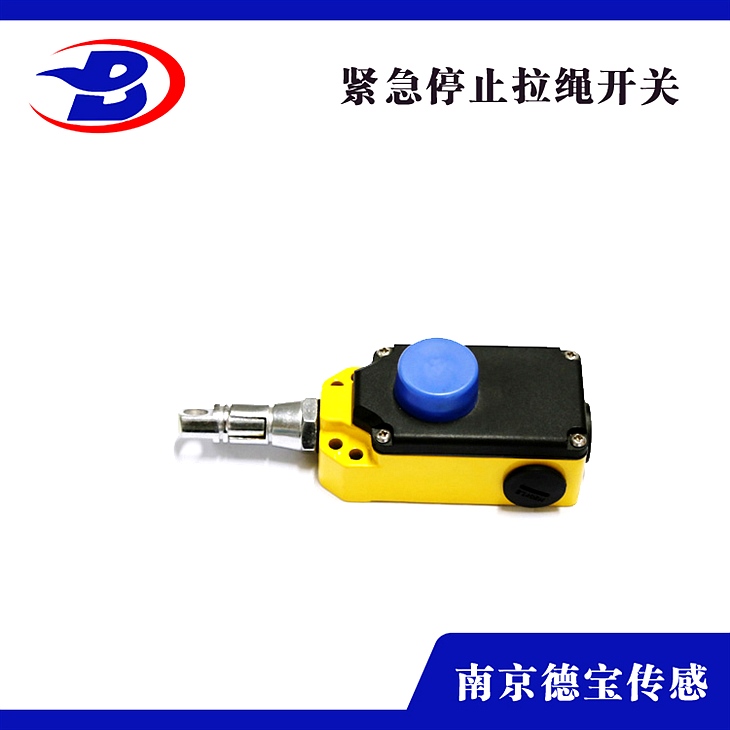

DOB-ZS7120WV/L-A/55N皮帶機急停拉線開關

DOB-ZS7120WV/L-A/55N皮帶機急停拉線開關

一、概述

雙向拉繩開關，簡稱拉線開關、拉繩開關、急停開關、事故開關、又叫保送機維護安裝、急停閉鎖開關、纜繩控制器等，是一種和保送機裝置在一同，用于維護保送機不受不測事故損壞的維護安裝，當保送機不測事故發作時，不測事故作用力在沿線恣意位置拉動鋼絲繩，就能夠啟動拉繩開關，發出事故報警信號和自動停機信號，完成保送機的自動停機，從而到達維護保送機不受不測事故損壞的目的，由于開關電氣性能好、裝置運用便當、構造鞏固、在雙縮脲關機運轉現場得到應用，成為現今保送機自動化控制不可短少的傳感元件，如今曾經應用于各行各業的保送設備上。

二、技術參數

復位方式：Ⅰ型自動，Ⅱ型手動

接點數量：常開，常閉

接點容量：≤AC380V 2A

絕緣電壓：AC1000V實驗1分鐘

輸出接點數量：一開一閉一組轉換接點

牢靠性：無毛病工作1萬次

重量：2KG

材質：壓鑄鋁、重量輕、散熱快，抗磨損，順應環境強。
環境溫度-30+75℃

相對濕度不大于85%
三、構造特性

1、本機采用鋁合金鋁鑄造，強度較高；

2、外表采用塑料噴涂，漆膜附著力強；

3、殼體密封性能好，可在惡酷條件下工作；

4、機內構造為旋轉凸輪機構，可雙向驅動凸輪而啟動開關轉換。

四、工作原理

當現場發作緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關輸出一開關信號，用于告警或停機。型機有一警示牌，啟動開關時，警示牌翻轉呈垂直狀態，毛病掃除后，按下警示牌，拉繩開關恢復工作狀態。

五、裝置調整

1、拉繩開關應裝置在現場人行過道一側，每25-30m裝置一臺；

2、將裝置支架焊在膠帶機架上，然后用M10*40螺栓將拉繩開關固定在裝置支架上；

3、拉繩開關之間用鋼絲繩銜接，兩端用鋼絲繩扎頭固定；

4、為避免鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；

5、首尾各加一調整螺栓，用于固定鋼絲繩；

6、鋼絲繩松緊適合，應***拉繩開關順利啟動和牢靠復位。

六、拉繩開關毛病檢修

1、檢查拉線動作桿，確保它在正常的位置。
2、檢查導線銜接，看看能否正確，螺絲能否擰緊。
3、檢查開關內部凸輪，看看能否可以觸動微動開關，如有問題，請重新裝置凸輪。
4、檢查微動開關觸頭，看看能否接觸良好，必要時可改換。
5、假如以上檢查處置后毛病照舊，則可能外圍電路有問題。

七、接線辦法

本機配接1.5m長的三蕊橡膠護電纜，并配有線號，可安圖2停止接線。

注：如用戶需求裝置支架、鋼絲繩、托環、調整螺栓等配件時，請訂貨時加以闡明
