JSB/GDZS-C-Z礦用皮帶撕裂保護裝置 撕裂開關

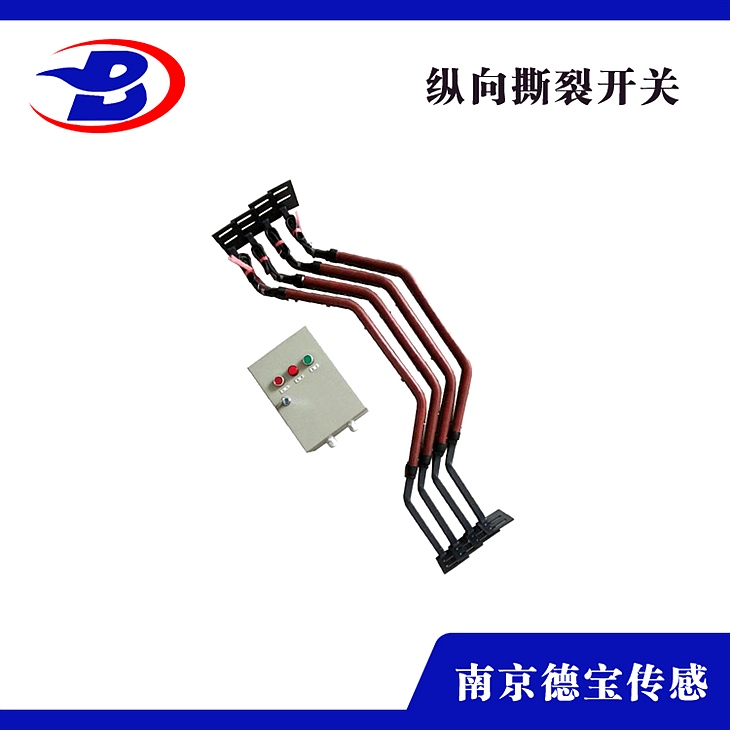

JSB/GDZS-C-Z礦用皮帶撕裂保護裝置

一、概述

在皮帶出現由于撕裂、戳穿、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供baojing信號或關掉輸送機。

撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的hangkong鋼絲繩連接起來。繩的一端yongjiu固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，昂物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動關發出baojing或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機

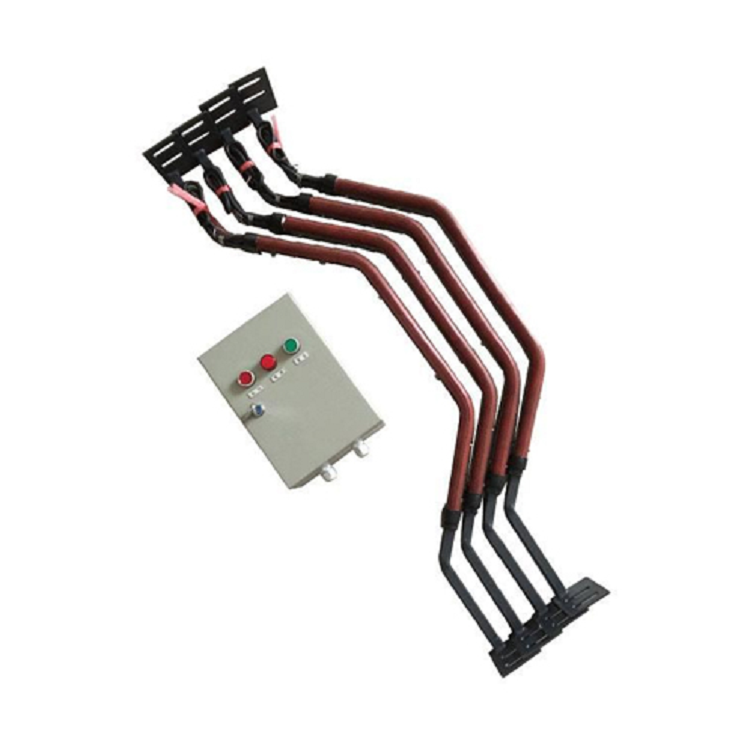

JSB/GDZS-C-Z礦用皮帶撕裂保護裝置

二、特點

1、結構簡單、牢固，不需維護。

2、帶防腐層的鑄鋁外殼。

3、重載微型開關觸點。

4、作用力只需09kg即可觸發開關。

三、技術參數

1、-D型，2個微動開關，

2、殼體防塵、防雨、室內外安裝；

3、一常開、一常閉、配用四芯電纜、長15m，線色紅蘭為常開、黑白為常閉；

4、開關額定值為20A、125,250V或480VAC。

5、開關可根據需要接成常開或常閉形式。

JSB/GDZS-C-Z礦用皮帶撕裂保護裝置

四、安裝與調試

1、撕裂開關設置在受料段膠帶下緩沖托輥之間。

2、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同，若度不夠可在支架下加上墊鐵或槽鋼，測好度后再把支架與支座焊牢。

3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。

4、安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。

5、收緊雙方支架中間孔內的攔索然后扣死索扣。

6、攔索的松緊：一般作用在09kg即可觸發開關為宜。

7、膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。
