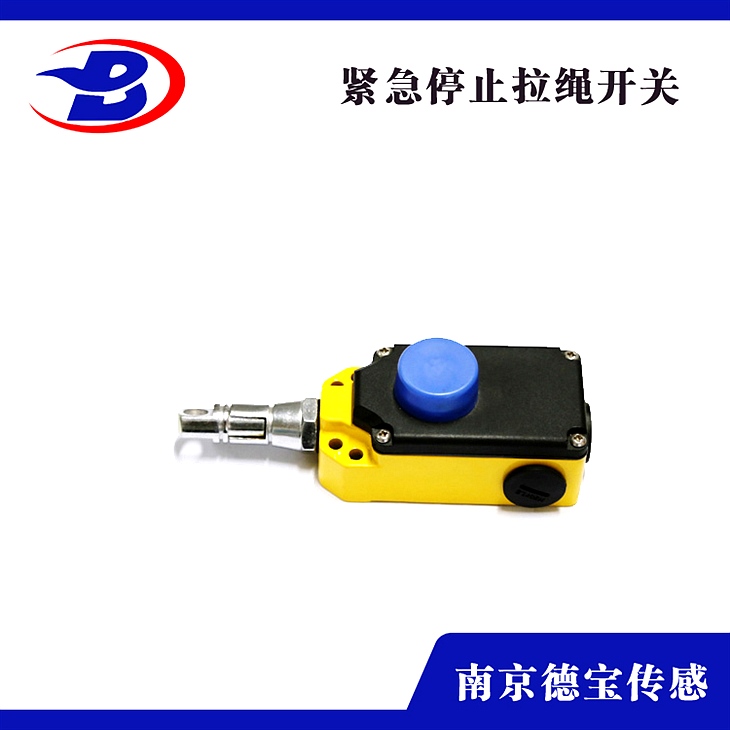

拉線開關DOB-SKY-SL/L-C-S動作行程大

拉線開關DOB-SKY-SL/L-C-S動作行程大

一、細致引見

SKY-SL-C-S拉線開關（動作行程大）***用于鋼鐵、水泥廠、電廠礦山等具有帶式保送機的礦廠，是用于膠帶保送機緊急事故的一種維護開關，在開關操作間隔內任何一點拉動鋼絲繩，切斷運轉電路使全線停機，完成對膠帶機及人身平安的維護，它分手動型和自動型，手動型動作后自銷，并有警示牌顯現，須手動復位。自動型自動復位，當緊急事故發作時恣意拉動拉繩傳感氣即可停機。

電氣參數:

電壓通用:24V-48V-220V-380V-480V,

電流通用:1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

拉繩開關分為手動復位和自動復位兩種，需求到達國度規則IP等級。

自動復位:動作后后能自動回到初始位置，可能會形成誤差啟動。

手動復位:動作后有自鎖安裝能堅持在操作位置上，需求手動操作復位手柄可使其返回初始位置。

拉線開關SKY-SL-C-S動作行程大

二、性能特性:

1、外殼采用高壓鑄鋁，重量輕。

2、強度高外表采用靜電涂裝，附著力強，涂層平均。

3、維護等級IP67。

4、內藏微動開關和無需加油的滾珠軸承。

5、內藏中止用和報警2個接點。

6、可消費附動作指示桿產品。

7、采用旋轉式凸輪構造，動作行程大，靈活度高且不易卡死。

8、耐久性耐久。

拉線開關SKY-SL-C-S動作行程大

三、運用環境條件:

1、環境溫度:-40℃~60℃。

2、相對濕度不大于85%。

3、海撥高度不超越2000m。

4、運用壽命:開關動作10萬次。

5、絕緣電壓:AC1000實驗1分鐘。

拉線開關SKY-SL-C-S動作行程大

四、裝置闡明:

1、拉繩開關成對裝置在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。

2、拉繩開關每隔40米裝置1臺，其位置應低于皮帶及便于現場工作人員運用。

3、拉繩系在一關臂上，拉繩***運用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右裝置一個托環，以免鋼絲繩垂撓渡過大，拉繩動作牢靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。

4、關于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。

配件:覆塑鋼絲繩、繩夾及鋼絲繩托環,裝置支架等均有銷售。
