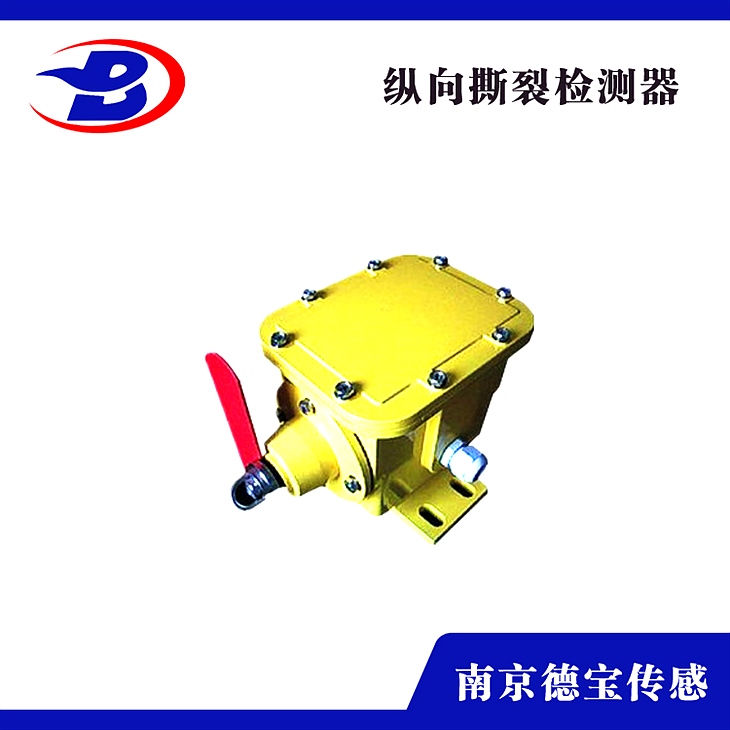

DOB-SLKQ/L AC/DC450V 10A翻板式縱向撕裂開關

防撕開關，重量輕，外殼防塵防雨，可長期在惡劣條件下工作。當輸送帶被撕裂、刺穿、扭曲或損壞或尖銳物體從輸送帶突出時，撕裂開關可向監視器提供聯鎖信號或關閉輸送帶，以防止更大的損失。

產品描述

工藝:外殼防塵防雨，適用于室內外安裝

產品優勢:簡單實用

常用材質:鋁鋅壓鑄

產品規格:工作電壓220V常開觸點

產品名稱:防撕裂開關

產品功能

當皮帶被撕裂、刺穿、扭曲或尖銳物體從皮帶上凸出時，撕裂開關可向監視器提供報警信號或關閉輸送機。撕裂開關應成對安裝在皮帶兩側靠近頭、尾和溜槽落料口處，并用兩段鋼絲繩連接。繩索的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下形成一個閉環。當有物體或撕裂帶垂下掃過一根或兩根鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停止信號。故障處理后，交換機將自動復位。

技術參數

1. 輸出觸點:1常開，1常閉

2. 接觸能力:AC / 380 v /

3.輸出延遲:0.6 s

4. 力量:≤30 w

5. 通訊接口:RS485地址編碼終端(用戶可選)

6. 通信距離:雙絞線1.2公里，光纜50公里

安裝說明

在接料段皮帶下的緩沖托輥之間設置防撕裂開關。應安裝上安裝支架和撕裂開關。撕裂開關的拉環應與皮帶的邊緣高度相同。如果高度不夠，可以在支架下面加一塊定尺塊或槽鋼。高度測量完畢后，支架與支架應焊接牢固。

將電纜掛起，電纜一端穿過撕裂開關的拉環與電纜固定，另一端穿過撕裂開關支架中間的圓孔備用。安裝兩個撕裂開關，懸掛兩條鋼軌，將兩條鋼軌以30度角扣在一起。

將繩子扎緊在兩側支架中間的孔內，然后扣好繩扣。

電纜張力一般為0.9Kg，可觸發開關。
