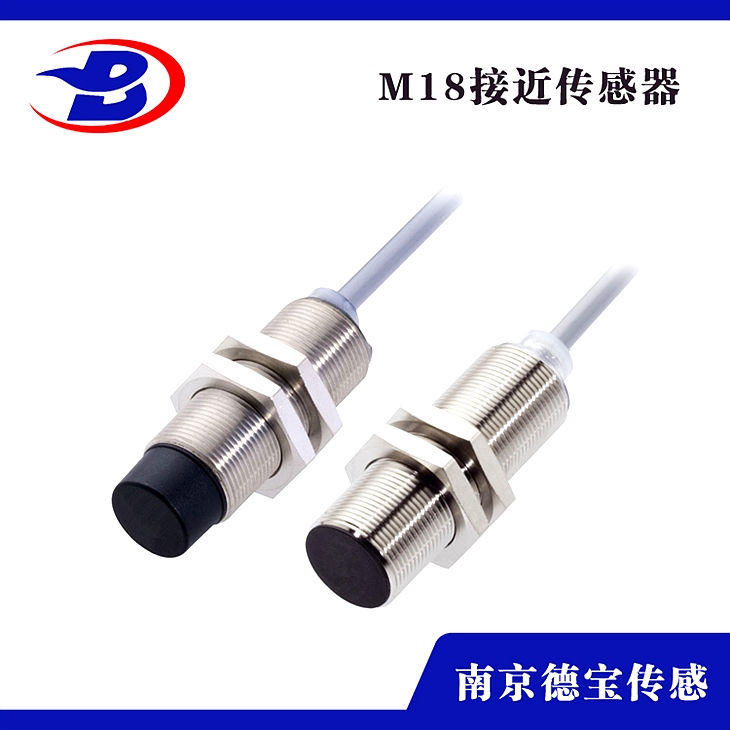

接近開關DOB-AF18/L-16NO電感式接近開關NPN常開

接近開關DOB-AF18/L-16NO電感式接近開關NPN常開

產品闡明

接近開關AF18-16NO NPN常開是用于非接觸檢測金屬物體的一種***方式，當金屬物體移向或移出接近開關時，信號會自動變化，從而到達檢測的目的。其構成主要由三大局部組成：放大輸出電路、開關電路、振蕩器。毋需與運動部件停止機械接觸，感應面能自動感應到目的動作，從而產生驅動，直接產生指令。

接近開關DOB-AF18/L-16NO電感式接近開關NPN常開

1.檢測間隔：動作間隔是指檢測體按一定方式挪動時，從基準位置（接近開關的感應外表）到開關動作時測得的基準位置到檢測面的空間間隔。額定動作間隔指接近開關動作間隔的標稱值。

2.設定間隔：接近開關在實踐工作中整定的間隔，普通為額定動作間隔的0.8倍。

3.回差值：動作間隔與復位間隔之間的值。

4.檢測體：可使接近開關作比擬的金屬檢測體。本廠所采用的檢測體為正方形的A3鋼，厚度為1mm，所采用的邊長是接近開關檢測面的2.5倍。

5.輸出狀態：分常開和常閉。當無檢測物體時，常開型的接近開關所接通的負載，由于接近開關內部的輸出晶體管的截止而不工作，當檢測到物體時，晶體管導通，負載得電工作。

接近開關AF18-16NO電感式接近開關NPN常開

6.檢測方式：分埋入式和非埋入式。埋入式的接近開關在裝置上為齊安全裝型，可與裝置的金屬物件構成同一外表，非埋入式的接近開關則需把感應頭顯露，以到達其長檢測間隔的目的。

7.響應頻率f：按規則的1秒的時間距離內，接近開關動作循環的次數。

響應時間t：接近開關檢測到物體時間到接近開關呈現電平狀態翻轉的時間之差。

可用公式換算t=1/f

8.導通壓降：既接近開關在導通狀態時，開關內輸出晶體管上的電壓降。

接近開關DOB-AF18/L-16NO電感式接近開關NPN常開

接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。而負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

接近開關的負載能夠是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊

需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出（日本形式），此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入（歐洲形式），此時，一定要選用PNP型接近開關。千萬不要選錯了

兩線制接近開關受工作條件的限制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾，工作更為牢靠。
