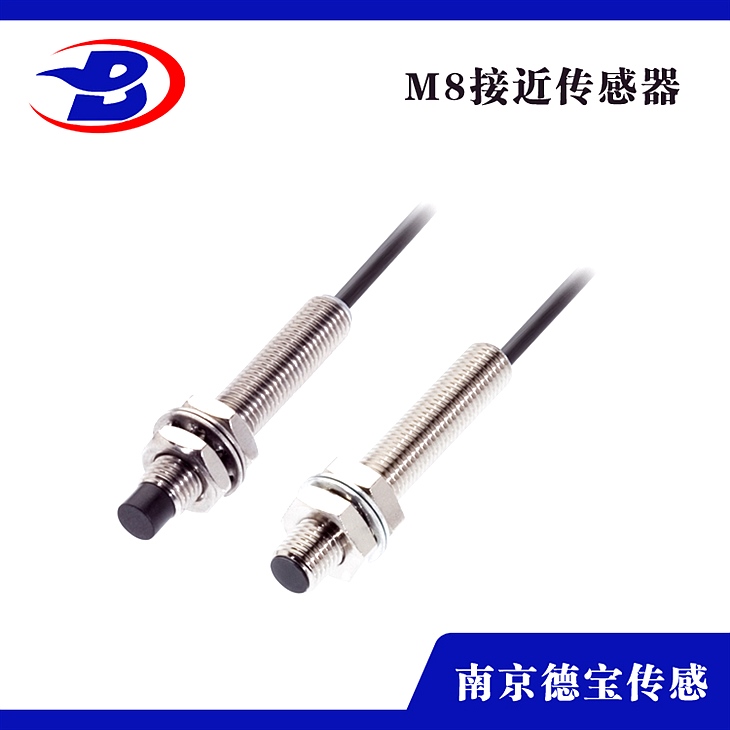

DOB-BES08/L-HW-1防油防水接近開關

DOB-BES08/L-HW-1防油防水接近開關

根本原理

1、經過外部磁場影響，檢測在導體外表產生的渦電流惹起的磁性損耗。

2、在檢測線圈內使其產生交流磁場，并檢測體的金屬體產生的渦電流惹起的阻抗變化停止檢測的方式。

3、作為另外一種方式，還包括檢測頻率相位成分的鋁檢測傳感器，和經過工作線圈僅檢測阻抗變化成分的全金屬傳感器。

DOB-BES08/L-HW-1防油防水接近開關

接線圖

1、接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2、兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3、三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4、接近開關的負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。

5、需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要***NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要***PNP型接近開關。千萬不要選錯了。

6、兩線制接近開關受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，***時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾。

7、有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書體接線。

DOB-BES08/L-HW-1防油防水接近開關

典型應用

1、水泥：回轉窯窯頭/篦冷機工況監測

2、電廠：鍋爐及余熱鍋爐熄滅監測

3、玻璃：玻璃凝結爐工況監測

4、冶金：爐/加熱爐工況監測

5、石化：各種管式加熱爐工況監測

6、渣滓處置：熄滅器及焚化爐工況監測
