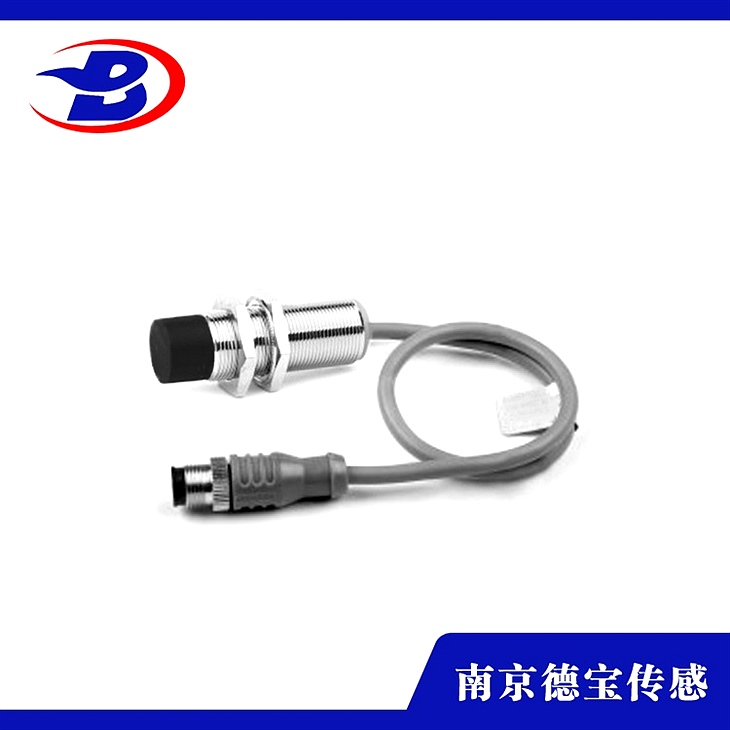

DOB-BI5-M18T/L-AP6X電感式模擬量接近開關
DOB-BI5-M18T/L-AP6X電感式模擬量接近開關
類別及原理
1、渦流式
這種開關有時也叫電感式。它是應用導電物體在接近這個能產生電磁場時，使物體內部產生渦流。這個渦流反作用到，使開關內部電路參數發作變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種所能檢測的物體必需是導電體。
2、電容式
這種開關的丈量通常是構成電容器的一個極板，而另一個極板是開關的外殼。這個外殼在丈量過程中通常是接地或與設備的機殼相銜接。當有物體移向時，不論它能否為導體，由于它的接近，總要使電容的介電常數發作變化，從而使電容量發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通或斷開。這種檢測的對象，不限于導體，可以絕緣的液體或粉狀物等。
3、霍爾
霍爾元件是一種磁敏元件。應用霍爾元件做成的開關，叫做霍爾開關。當磁性物件移近霍爾開關時，開關檢測面上的霍爾元件因產生霍爾效應而使開關內部電路狀態發作變化，由此識別左近有磁性物體存在，進而控制開關的通或斷。這種的檢測對象必需是磁性物體。
由三大部分組成
1、振蕩器、開關電路及放大輸出電路。
2、振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并抵達感應距離時，在金屬目的內產生渦流，從而招致振蕩衰減，致使停振。
3、振蕩器振蕩及停振的變化被后級放大電路處置并轉換成開關信號，觸發驅動控制器件，從而抵達非接觸式之檢測目的。
特長
1、由于能以非接觸方式中止檢測，所以不會磨損和損傷檢測對象物。
2、由于采用無接點輸出方式，因此壽命延長（磁力式除外）采用半導體輸出，對接點的壽命無影響。
3、與光檢測方式不同，適宜在水和油等環境下運用，而且檢測時幾乎不受檢測對象的污漬和油、水等的影響。
4、與接觸式開關相比，可完成高速響應
5、能對應的溫度范圍
6、不受檢測物體顏色的影響對檢測對象的物理性質變化中止檢測，所以幾乎不受表面顏色等的影響
7、與接觸式不同，會受周圍溫度的影響、周圍物體、同類傳感器的影響包括感應型、靜電容量型在內，傳感器之間相互影響。因此，關于傳感器的設置，需求思索相互干擾。此外，在感應型中，需求思索周圍金屬的影響，而在靜電容量型中則需思索周圍物體的影響。
