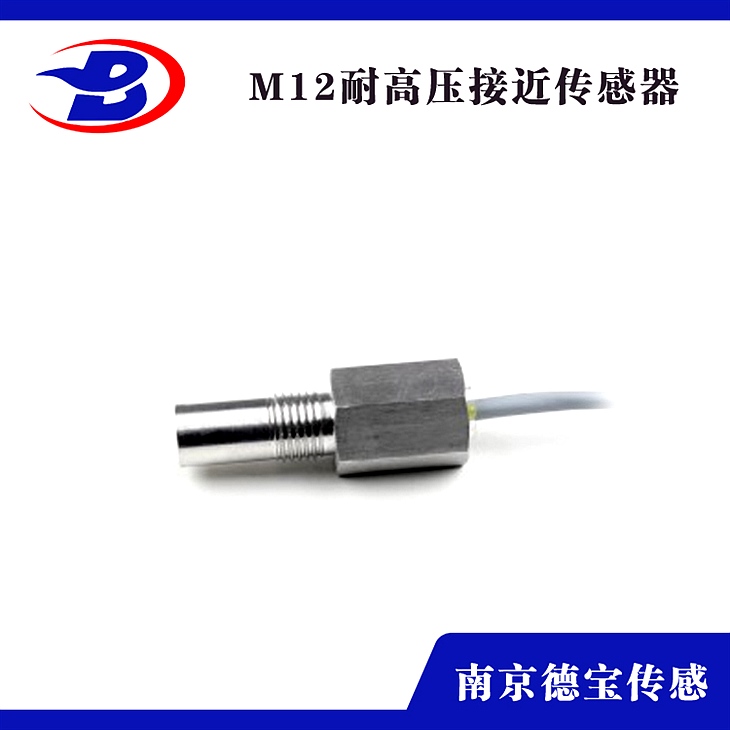

DOB-CYJ/L-A16M-2ANB耐高壓接近開關結構形式

DOB-CYJ/L-A16M-2ANB耐高壓接近開關構造方式

如何判別接近開關常開還是常閉：

常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。

1 .三線DC24V的電感式PNP型： 棕色接+24V ，藍色接0V ，。黑色 接數字萬用表直流電壓檔的紅表筆，黑表筆接0V 。這時萬用表有24V電壓是常閉的，沒有24伏電壓是常開的。

2 .三線DC24V的電感式NPN型： 棕色接+24V ，藍色接0V ，。黑色 接數字萬用表直流電壓檔的黑表筆，紅表筆接+24V 。這時萬用表有24V電壓是常閉的，沒有24伏電壓是常開的

特性：

在各類開關中，有一種對接近它物件有“感知”才能的元件——位移傳感器，應用位移傳感器對接近物體的敏感特性到達控制開關通或斷的目的，這就是接近開關。

有時被檢檢驗物體是按一定的時間距離，一個接一個地移向接近開關，又一個一個地分開，這樣不時地反復，不同的接近開關，對檢測對象的響應才能是不同的，這種響應特性被稱為“響應頻率”。

構造方式：

按外觀外形接近開關可分為圓柱型接近開關，接近開關，方槽型接近開關，穿孔（經過）型接近開關和別離式接近開關。例如型接近開關筒式接近開關裝置便當，但是圓柱型接近開關檢測同一類型的特性，渠道接近開關檢測的位置是在槽內，使溝槽經過接近開關檢測目的，經過式接近開關產生中國，而日本是運用的，經過小螺釘或球似的小局部接近開關和組裝浮筒液位檢測安裝。

接近開關的品種：

由于位移傳感器能夠依據不同的原理和不同的辦法做成，不同的位移傳感器對物體的“感知”辦法也不同，所以常見的接近開關有以下幾種：

1無緣接近開關

2渦流式接近開關

3電容式接近開關

4霍爾接近開關

5光電式接近開關

6其他型式（應用多普勒效應可制成超聲波接近開關、微波接近開關等）

主要功用：

1、檢驗間隔

檢測電梯、升降設備的中止、起動、經過位置；檢測車輛的位置，避免兩物體相撞檢測；檢測工作機械的設定位置，挪動機器或部件的極限位置；檢測回轉體的中止位置，閥門的開或關位置。

2、尺寸控制

金屬板沖剪的尺寸控制安裝；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測包裝線上有無產品包裝箱；檢測有無產品零件。

3、轉速與速度控制

控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發作器一同控制轉速和轉數。

4、計數及控制

檢測線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。

5、檢測異常

檢測瓶蓋有無；產品合格與不合格判別；檢測包裝盒內的金屬制品缺乏與否；辨別金屬與非金屬零件；產品有無標牌檢測；起重機風險區baojing；anquan扶梯自動啟停。

6、計量控制

產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，程度面控制。

7、辨認對象

依據載體上的碼辨認是與非。

8、信息傳送

ASI（總線）銜接設備上各個位置上的傳感器在線（50-100米）中的數據往復傳送等。

根本參數：

10-30VDC、90-250VAC電壓

設定間隔：15mm工作環境：-20℃～+60℃

檢測間隔：15mm±10%

規范檢測物：金屬(鐵)

接線：

1、有兩線制和三線制之區別，三線制又分為NPN型和PNP型，它們的接線是不同的。

2、兩線制的接線比擬簡單，與負載串聯后接到電源即可。

3、三線制的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型，應接到電源正端；關于PNP型，則應接到電源0V端。

4、負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。

5、需求特別留意接到PLC數字輸入模塊的三線制的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要選用NPN型；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要選用PNP型。千萬不要選錯了。

6、兩線制受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予思索。三線制雖多了一根線，但不受剩余電流之類不利要素的攪擾。

7、有的廠商將的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。

接近開關和光電開關的區別：

接近開關和光電開關的區別在哪？首先接近開關和光電開關是三種原理不同的傳感器，但是用處都是一樣的，需求確認好PLC的接法，并且都是檢測位置用的。

光電開關能夠感應任何的資料，而接近開關只能感應金屬資料，接近開關和廣電開關檢測物體的方式也不同，都需求依據輸出電路的間隔、動作來停止檢測。
