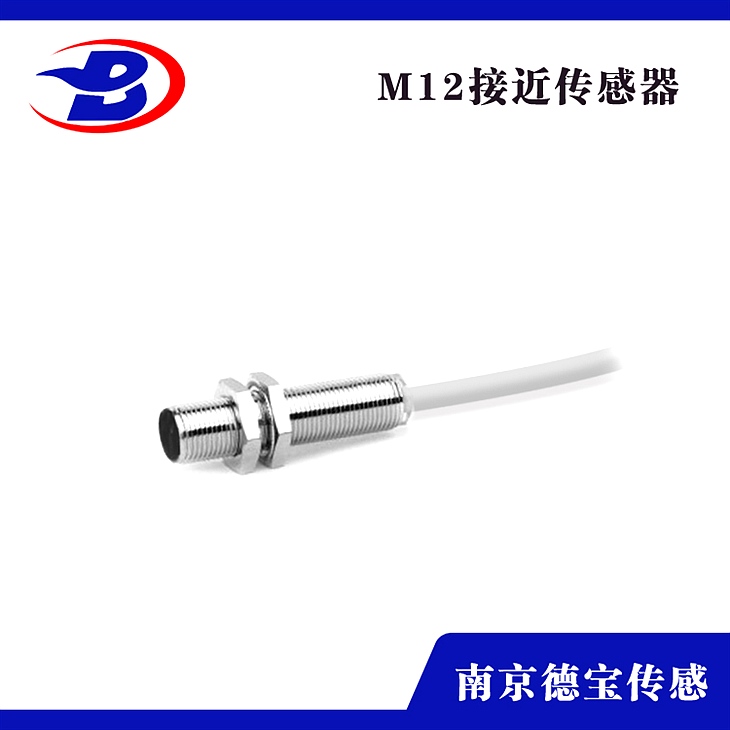

DOB- IAB10-M12SL-M4/L-M/MR-3TY接近開關容量
DOB- IAB10-M12SL-M4/L-M/MR-3TY接近開關容量
技術參數
M12 M18 M18 M30 M30
檢測間隔 3 mm±10 % 5 mm±10 % 10 mm±10 % 10 mm±10% 18 mm±10 %
應差間隔 檢測間隔的15%以下
檢測物體 金屬
規范檢測物體 金屬12×12×1mm 金屬18×18×1mm
金屬45×45×1mm
金屬30×30×1mm
金屬70×70×1mm
頻率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz
電源電壓 DC12～24V脈動 10%以下（DC10～30V）
耗費電流 0.8mA以下
控制輸出 開關容量 3～100mA
殘留電壓 5V以下（負載電流100mA、導線長2m時）
顯現燈 1型：動作顯現(紅)、設定顯現(綠) 2型：動作顯現(紅)
維護回路 脈沖吸收、負載短路維護
環境溫度 動作時：－25～+250℃、保管時：－40～+260℃
濕度 35～95%RH
溫度的影響 溫度+23℃時，±15%檢測間隔
電壓的影響 ±15%額定電源電壓范圍、±1%檢測間隔
緣阻抗 50ΜΩ （DC500V兆歐表）
耐電壓 AC1,000V 50/60Hz
振動 10～55Hz 雙振幅1.5mmX、Y、Z各方向2h
沖擊 1,000m/s2 X、Y、Z各方向10次
銜接方式 2m
材質 外殼 黃銅鍍鎳
DOB- IAB10-M12SL-M4/L-M/MR-3TY接近開關容量
典型應用
1、水泥：回轉窯窯頭/篦冷機工況監測
2、電廠：鍋爐及余熱鍋爐熄滅監測
3、玻璃：玻璃凝結爐工況監測
4、冶金：爐/加熱爐工況監測
5、石化：各種管式加熱爐工況監測
6、渣滓處置：熄滅器及焚化爐工況監測
DOB- IAB10-M12SL-M4/L-M/MR-3TY接近開關容量
由三大局部組成
1、振蕩器、開關電路及放大輸出電路。
2、振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并到達感應間隔時，在金屬目的內產生渦流，從而招致振蕩衰減，以致停振。
3、振蕩器振蕩及停振的變化被后放大電路處置并轉換成開關信號，觸發驅動控制器件，從而到達非接觸式之檢測目的。
