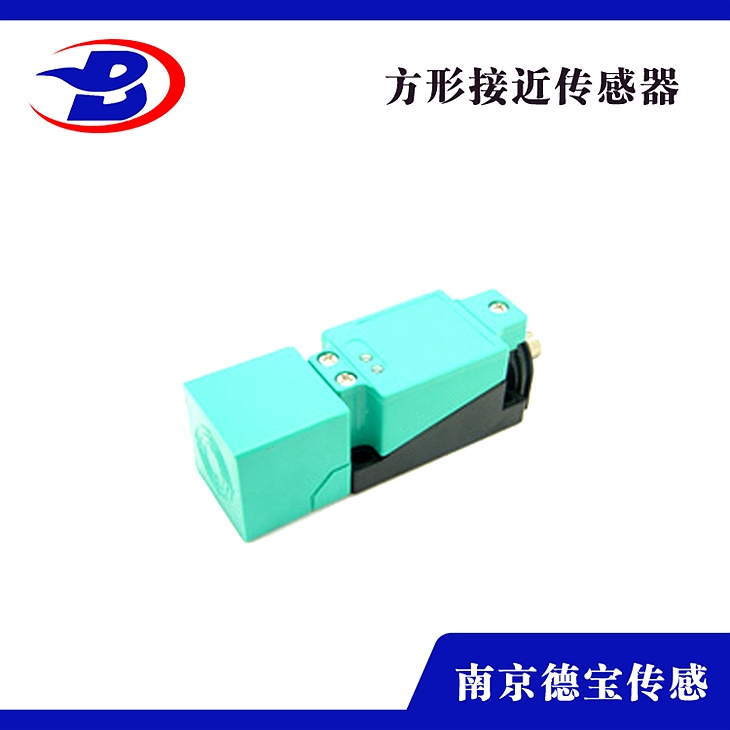

DOB-IB20-K40T/L-E2/SK-GY531長方形側面感應式接近開關

DOB-IB20-K40T/L-E2/SK-GY531長方形側面感應式接近開關

簡介：

接近開關是一種不需求運動部件，就能夠由于機械的直接接觸而操作的位置開關，當相關的物體在接近開關的時分，能夠感應到動作間隔，從而驅動直流電器或者給計算機安裝提供一個控制指令，是十分理想的電子開關量傳感器。接近開關應用到十分多的行業，特別是在工業上，運用的愈加的普遍，它被分為無源式、光電式、電容式等幾大類，可以精確的反響出機器運動機構的位置和行程。

看著這么多品種的接近開關不要以為很難，它都有一個共同特性，就是有屬于本人的檢測間隔，當可動機械部件位移到它的檢測范圍內，接近開關就開端動作，但是不同品種的接近開關對檢測對象是有請求的。

不同品種接近開關的檢測對象物質的選擇

無源接近開關的檢測對象物質能夠是帶磁性物質或者鐵質材資料，渦流式接近開關的檢測對象物質必需是導電材質，電容式接近開關的檢測對象物質能夠是導體資料、粉末狀物質、液體介質也行，霍爾式接近開關的檢測對象物質那必需得磁性物質，光電式接近開關的檢測對象請求就是可動部件需求帶有反光面產生反射光才干驅動光電式接近開關動作。

根本參數：

10-30VDC、90-250VAC電壓

設定間隔：15mm工作環境：-20℃～+60℃

檢測間隔：15mm±10%

規范檢測物：金屬(鐵)

接線闡明：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假如是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假如是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。

接近開關怎樣判別是NPN型還是PNP型

由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又由于二極管正導游體反向截止。三極管能夠看作是由兩個二極管組成。而又曉得接近開關電源正極，它就相當于三極管的基極，因而以電源正作為動身點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，假如分別丈量電阻很小，在交流表筆丈量，假如分別丈量電阻很大，那么能夠此接近開關是NPN型，反之是PNP型接近開關。
