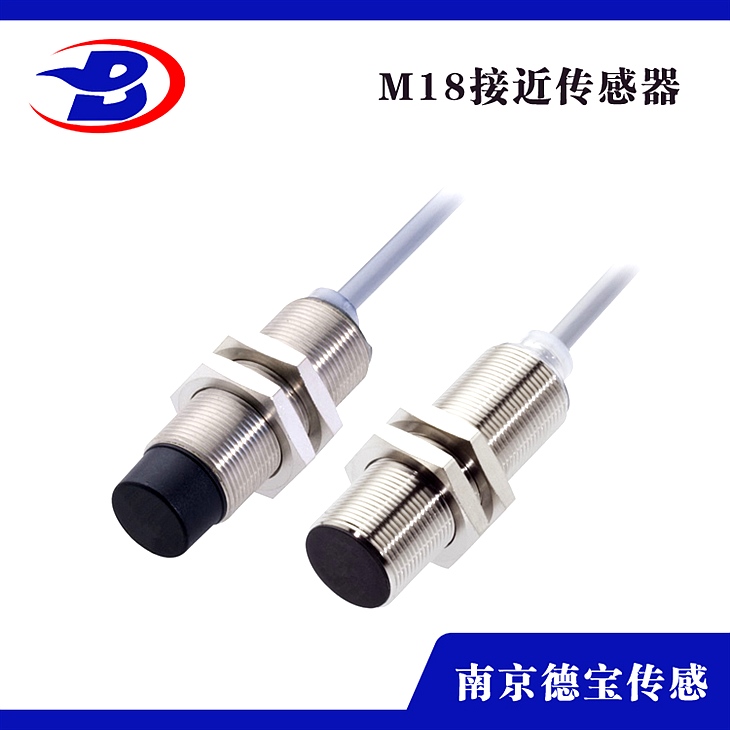

DOB-IGN8/L-18TM-3PC-V1接近開關PNP

DOB-IGN8/L-18TM-3PC-V1接近開關PNP

什么是NPN型又什么是PNP型？

NPN型：

負載接法：負載接在輸出端和負極之間。

輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。

電流方向：負載電流注入開關（灌電流）

PNP型：

負載接法：負載接在電源正和輸出之間。

輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。

電流方向：負載電流流出開關（拉電流）

類別及原理：

1、電容式接近傳感器的工作原理，電容式接近傳感器是由一個高頻振蕩器和放大器組成的傳感器檢測表面和地球組成的一個電容器，在振蕩電路中，在振蕩狀態。當目的接近傳感器時，電路的電容發作了變化，使高頻振蕩器振蕩。振蕩和中止振動的兩種狀態被放大器轉換成二進制開關信號。

2、電感式接近傳感器的工作原理是由LC高頻振蕩器和放大處置電路，當金屬物體接近振蕩會產生渦傳播感器，接近傳感器的振蕩衰減，內部電路的參數發作變化，從而肯定存在或沒有金屬物體接近，進而控制開關。

3、高頻振蕩式接近傳感器的工作原理：電感式接近傳感器是由高頻振蕩、放大、解調、觸發和輸出電路等組成。振蕩器在傳感器表面上產生交變電磁場。當金屬物體接近傳感器表面時，金屬中產生的渦流吸收了振蕩器的能量，并降低了振蕩中止振動。振蕩器振蕩和這兩種狀態，經過整形放大器轉換成電信號轉換成一個二進制開關信號，經過功率放大器的輸出。

4、金屬型傳感器的工作原理：一切金屬傳感器基本上都是高頻振蕩型。與普通型一樣，它也有一個振蕩電路，在目的惹起的感應電流的活動所構成的能量損失的振蕩頻率的影響。當目的接近傳感器時，無論目的金屬種，振蕩頻率都會進步。傳感器檢測這種變化并輸出一個檢測信號。

5、有色金屬傳感器的工作原理：有色金屬傳感器是一種高頻振蕩型。它有一個振蕩電路，目的惹起的感應電流的能量損失的振蕩頻率的變化的影響。當有色金屬物體如鋁或銅接近傳感器時，振蕩頻率增大;當一類黑色金屬物體接近傳感器時，振蕩頻率降低。假設振蕩頻***于參考頻率，傳感器的輸出信號。

6、通用接近傳感器的工作原理：振蕩電道路圈L中產生的高頻磁場。當目的接近磁場時，由于電磁感應產生的目的物體中產生感應電流(渦流)。由于目的接近傳感器，進步了感應電流，增加了振蕩電路中的負載。然后，振蕩削弱，直到它中止。該傳感器應用振幅檢測電路檢測振蕩狀態的變化，并輸出檢測信號

主要功用：

1、檢驗距離

檢測電梯、升降設備的中止、起動、經過位置；檢測車輛的位置，防止兩物體相撞檢測；檢測工作機械的設定位置，移動機器或部件的極限位置；檢測回轉體的中止位置，閥門的開或關位置。

2、尺寸控制

金屬板沖剪的尺寸控制裝置；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測包裝線上有無產品包裝箱；檢測有無產品零件。

3、轉速與速度控制

控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發作器一同控制轉速和轉數。

4、計數及控制

檢測線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。

5、檢測異常

檢測瓶蓋有無；產品合格與不合格判別；檢測包裝盒內的金屬制品缺乏與否；區分金屬與非金屬零件；產品有無標牌檢測；起重機風險區baojing；anquan扶梯自動啟停。

6、計量控制

產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，水平面控制。

7、識別對象

根據載體上的碼識別是與非。

8、信息傳送

ASI（總線）銜接設備上各個位置上的傳感器在線（50-100米）中的數據往復傳送等

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假設是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假設是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。

接近開關怎樣判別是NPN型還是PNP型

由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又由于二極管正導游體反向截止。三極管可以看作是由兩個二極管組成。而又知道接近開關電源正極，它就相當于三極管的基極，因此以電源正作為動身點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，假設分別丈量電阻很小，在交流表筆丈量，假設分別丈量電阻很大，那么可以此接近開關是NPN型，反之是PNP型接近開關。
