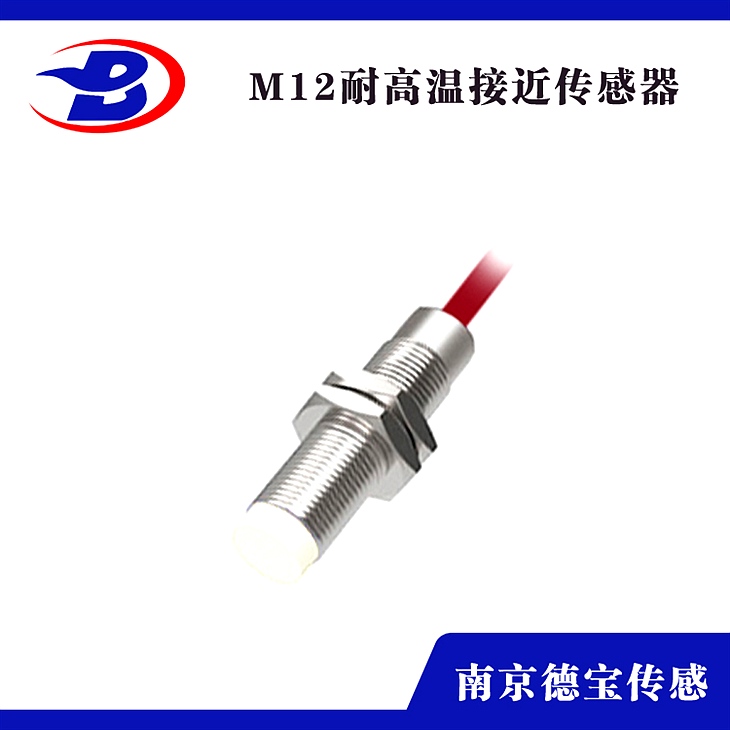

PNP型接近開關DOB-J12/L-D4RH常開DC24V
PNP型接近開關DOB-J12/L-D4RH常開DC24V
一、詳情引見
PNP型接近開關J12-D4RH/常開DC24V是應用振蕩器原理，檢測物體的有無能夠用以檢測各種金屬體，靈活度高，頻率響應快，反復定位精度高，瞬變過程短，輸出功率大,急電特性好，工作***，運用壽命長等優點?，F(xiàn)已***用于，鋼鐵、冶金、鑄造等高溫自動化控制域。經過硅膠特質的電纜及***芯片安然無憂的為客戶處理高溫現場問題。
PNP接近開關內部運用PNP三管控制信號輸出，負載需求接在PNP接近開關的藍色線（GND）和黑色線（輸出）之間
常開型：沒有檢測物靠近時，內部三管截止，輸出線受內部下拉電阻鉗制，輸出線為低電平，負載不工作；當檢測物靠近時，內部三管導通，由于輸出線與三管的集電銜接，為高電平，負載工作。
技術參數詳解：
1、放大電路一體式設計,
2、內部元件全部采用進口件,
3、高可在150℃的惡劣環境中應用,
4、運用壽命長、高牢靠性,
5、浪涌,過載,逆性維護功用,
6、防水等:IP67,可在水中應用
7、裝置方式:埋入式,非埋入式,
8、檢測間隔:2m,4mm,
9、輸出方式:NPN/PNPNO/NC,
10、電源電壓:10-30VDC,
11、外形規格:M12*1*51mm,
12、環境溫度:-25… 150℃
13、外殼資料:鎳銅合金
銜接方式:2m硅膠電纜
PNP型接近開關J12-D4RH常開DC24V
三、PNP型接近開關工作工程
PNP型接近開關是負極共點（COM），傳感器內部開關是信號線OUT與VCC（＋V）電源“＋”極相連，相當于OUT信號輸出端輸出高電平的電源線。
PNP——NO常開型：是接近開關在無信號觸發時，即信號輸出線OUT與VCC（＋V）電源“＋”極斷開狀態，相當于OUT信號輸出端為空；有信號觸發時，輸出與VCC（＋V）電源“＋”極相同電壓，即信號輸出線OUT與VCC（＋V）電源“＋”極相連，輸出高電平。
PNP——NC常閉型：是接近開關在無信號觸發時，輸出與VCC（＋V）電源“＋”極相同電壓，即信號輸出線OUT與VCC（＋V）電源“＋”極相連，輸出高電平；有信號觸發時，信號輸出線OUT與VCC（＋V）電源“＋”極斷開，相當于OUT信號輸出端為空。
4-3、經過PLC或繼電器銜接
PLC分為單端共點的COM端口與電源正極VCC或負極GND相銜接的區別，輸入類型有源式和漏式。
源式輸入為NPN型：有信號則從PLC輸出電流到傳感器，一種由外部提供輸入信號電源或運用PLC內部提供應輸入回路的電源，全部輸入信號為“有源”信號，并獨立輸入PLC的輸入銜接方式。
漏式輸入為PNP型：傳感器有信號則輸出電流到PLC，一種由PLC內部提供輸入信號源，全部輸入信號的一端匯總到輸入的公共銜接COM端的輸入方式，又稱為匯點輸入；
通常狀況下，運用***多的普通日系PLC習氣正極共點（COM）需采用NPN的接近開關。歐美系列PLC習氣負極共點，需采用PNP型的接近開關。隨著自動化不時開展，為了順應不同場所的需求，現已有了單端共點（S/S）可選型。當PLC上的S/S端子為PLC的輸入信號電源公共端時，此端子需接電源＋極，則需求NPN型接近開關，反之此端子需接電源－極，則需求PNP型接近開關。
