DOB-LG15/L-SS3050-2A1U防水接近開關

DOB-LG15/L-SS3050-2A1U防水接近開關

一、接近開關的功用

接近開關又稱接近傳感器，接近式位置開關是運動部件無機械接觸而能夠操作的位置開關。當運動物體靠近開關到一***置時，開關發出信號，到達行程控制及計數自動控制的一種非接觸式無觸點的位置開關。它有感應頭、高頻振蕩器、放大器和外殼組成。接近開關實物圖和圖形文字符號如下：

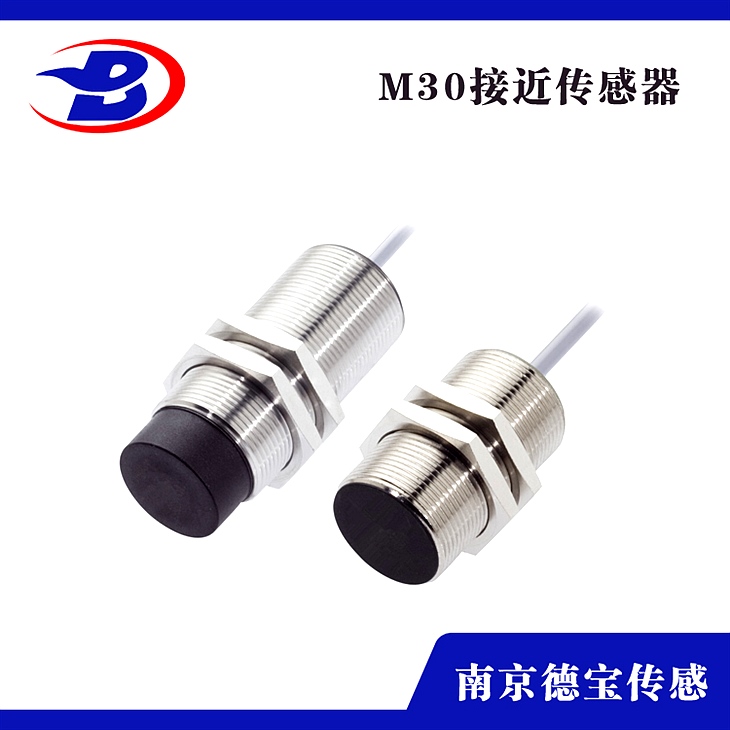

接近開關實物圖

接近開關圖形符號（SQ）

二、接近開關的分類和工作原理

依照工作原理的不同能夠分為電感式、電容式、光電式和磁感式等。假如依照電路電流的類型又能夠分為交流型和直流型。

1、電感式接近開關

電感式接近開關

電感式接近開關的感應頭是一個具有鐵氧體磁芯的電感線圈，只能檢測金屬體。

振蕩器在感應頭外表產生一個交變磁場，當金屬物體接近感應頭時，接近開關內部動作，從而到達“開”和“關”的控制。

2、電容式接近開關

電容式接近開關

電容式接近開關的感應頭是一個圓形平板電極，與振蕩電路的地線構成一個散布電容，當有導體或其他介質接近感應頭時，電容量增大而使振蕩器中止振蕩，經過整形放大器輸出電信號。電容式接近開關能夠檢查金屬、非金屬和液體。

3、磁感式接近開關

磁感式接近開關（霍爾接近開關）

磁感式接近開關主要是指霍爾接近開關，其工作原理是霍爾效應，當磁性物體接近霍爾開關時，霍爾接近開關的狀態改動，比方從“開”變?yōu)椤瓣P(guān)”。

4、光電式接近開關

光電式接近開關

應用光電效應制成的傳感器稱為光電式傳感器。光電式傳感器是依據投光器發出的光，在檢測體上發作光亮增減，用光電變換元件組成的受光器檢測物體的有無、大小的非接觸式的控制器件。

依照輸出信號能夠分為模仿式、數字式和開關量輸出式。其中輸出方式為開關量的傳感器為光電式接近開關。它是由光發射器（發射紅外光或可見光）和光接納器組成（接納光并并轉換成電信號，以開關量方式輸出）。

光電式接近開關能夠分為對射式、反射式和漫射式。

漫反射式接近開關

三、接近開關的選型

1、接近開關類型的選擇

檢測金屬的首先選用電感式，檢測非金屬時優先選用電容式，檢測磁信號的選用磁感式接近開關。

2、接近開關外觀的選擇

普通常選用圓柱螺紋外形，可依據實踐需求來選擇。

圓柱螺紋外形的接近開關

3、檢測間隔的選擇

依據需求選用，普通廠家闡明書上都會注明檢測間隔。

4、信號的輸出選擇

交流接近開關輸出交流信號，而直流接近開關輸出直流信號。特別留意：負載的電流一定要小于接近開關的輸出電流，否則應添加轉換電路。

5、開關頻率的選擇

開關頻率指接近開關每秒從“開”到“關”轉換的次數。直流接近開關可到達200Hz，交流接近開關只能到達25Hz。

6、額定電壓的選擇

交流接近開關優選AC 220V和AC 36V；直流接近開關優選DC 12V和DC 24V。普通狀況下，接近開關的電壓選擇范圍很廣。如下圖所示：

額定電壓為：DC 10V～30V

產品的特性：

磁性開關氣缸用于檢測氣缸行程的位置，不需再行程兩端設置機控閥（或行程開關）及其裝置架，不需求在活塞桿端部設置撞塊，所以運用便當、構造緊湊。牢靠性高，壽命長、***低、開關反響時間快。

工作原理：

氣缸磁性開關是將磁性開關裝在氣缸的缸筒外側。氣缸能夠使各種型號的氣缸，但缸筒bixu是導磁性弱、隔磁性強的資料，如硬鋁、不銹鋼、黃銅等。在非磁性體的活塞上裝置一個yongjiu磁鐵（橡膠磁鐵）的磁環，隨活塞挪動的磁環靠近開關時，舌簧開關的兩根huangpian被磁化而互相吸收，觸點閉合；當磁環移開開關后，huangpian失磁，觸點斷開。出點閉合或斷開時發出電xin號（或使電xin號消逝），控制相應電磁閥完成切換動作。如下圖所示。磁性開關內部普通還帶有開關動作的指示燈和過電壓維護電路，用樹脂塑封在一個殼體內。

作用：

1、氣缸的磁性開關主要是作為位置信號提供應控制器，控制器檢測到磁性開關信號的有無，對氣缸完成位置控制、到位中止、到位啟動。

2、磁性開關的信號能夠直接輸出到TPC8-8TD表格程序控制器的輸入端，完成上述功用，還能夠經過控制器的判別間接完成到位baojing、未到位baojing、物料檢測，以及能夠?qū)飧椎膭?dòng)作次數停止計數和循環次數的控制。

3、假如不運用磁性開關，經過控制器內部的定時控制也是能夠完成各種動作的控制，由于氣壓不穩氣缸的行程時間的誤差，因而須設置較長的定時時間才干牢靠的工作，這樣定時控制會降低設備的工作效率。而運用磁性開關來檢測氣缸的位置和狀態，能夠youxiao地進步被控設備的工作效率。
