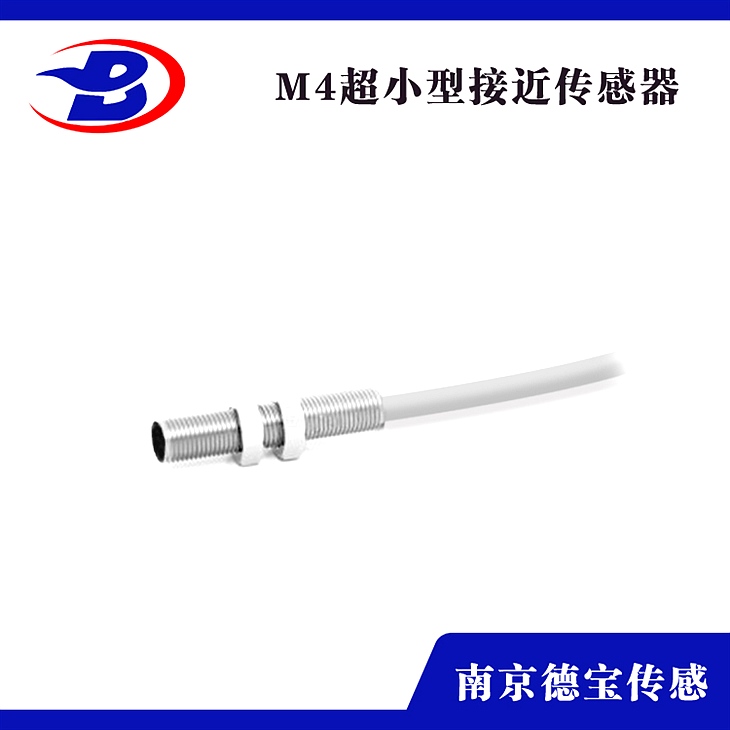

DOB-LJG1A/L-35/Z2DP2無觸點接近開關

DOB-LJG1A/L-35/Z2DP2無觸點接近開關

一、主要功用

1、檢驗間隔

檢測電梯、升降設備的中止、起動、經過位置；檢測車輛的位置，避免兩物體相撞檢測；檢測工作機械的設定位置，挪動機器或部件的極限位置；檢測回轉體的中止位置，閥門的開或關位置。

2、尺寸控制

金屬板沖剪的尺寸控制安裝；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測包裝線上有無產品包裝箱；檢測有無產品零件。

3、轉速與速度控制

控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發作器一同控制轉速和轉數。

4、計數及控制

檢測線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。

5、檢測異常

檢測瓶蓋有無；產品合格與不合格判別；檢測包裝盒內的金屬制品缺乏與否；辨別金屬與非金屬零件；產品有無標牌檢測；起重機風險區baojing；anquan扶梯自動啟停。

6、計量控制

產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，程度面控制。

7、辨認對象

依據載體上的碼辨認是與非。

8、信息傳送

ASI（總線）銜接設備上各個位置上的傳感器在線（50-100米）中的數據往復傳送等。

二、接線

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載能夠是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5）需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要***NPN型接近開關；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要***PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的限制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，***時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾，工作更為牢靠。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。

三、選型

關于不同的材質的檢測體和不同的檢測間隔，應***不同類型的接近開關，以使其在系統中具有高的性能jiage比，為此在選型中應遵照以下準繩：

1.1.當檢測體為金屬資料時，應***高頻振蕩型接近開關，該類型接近開關對鐵鎳、A3鋼類檢測體檢測靈活。對鋁、黃銅和不銹鋼類檢測體，其檢測靈活度就低。

1.2.當檢測體為非金屬資料時，如;木材、紙張、塑料、玻璃和水等，應***電容型接近開關。

1.3.金屬體和非金屬要停止遠間隔檢測和控制時，應***光電型接近開關或chaoshengbo型接近開關。

1.4.關于檢測體為金屬時，若檢測靈活度請求不高時，可***jiege低廉的磁性接近開關或霍爾式接近開關。

四、普通接近開關有兩種裝置方式

齊安全裝和非齊安全裝；齊安全裝：接近開關頭部能夠和金屬裝置支架相安全裝；非齊安全裝：接近開關頭部不能和金屬裝置支架相安全裝普通，能夠齊安全裝的接近開關也能夠非齊安全裝，但非齊安全裝的接近開關不能齊安全裝。這是由于，能夠齊安全裝的接近開關頭部帶有屏蔽，齊安全裝時，其檢測不到金屬裝置支架，而非齊安全裝的接近開關不帶。
