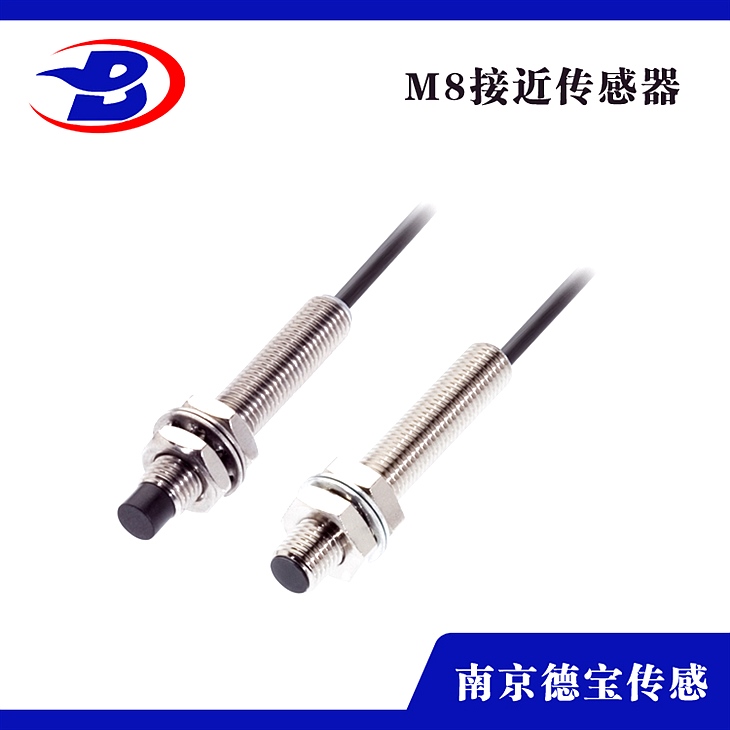

DOB-SAT8/L-5BXSJ-180電感式接近開關PNP常開DC24V

DOB-SAT8/L-5BXSJ-180電感式接近開關PNP常開DC24V

簡介：

這種開關有時也叫電感式接近開關。它是應用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發作變化，由此辨認出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必需是導電體。

原理：

由電感線圈和電容及晶體管組成振蕩器，并產生一個交變磁場，當有金屬物體接近這一磁場時就會在金屬物體內產生渦流，從而招致振蕩中止，這種變化被后極放大處置后轉換成晶體管開關信號輸出。

特性：

A、抗干擾性能好，開關頻***，大于200HZ.

B、只能感應金屬應用在各種機械設備上作位置檢測、計數信號拾取等。

電感式接近開關常閉型（NC）與常開（NO）的區別：

一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

接近開關三線制接線，由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假如是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假如是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。

接近開關怎樣判別是NPN型還是PNP型：

由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又由于二極管正導游體反向截止。三極管能夠看作是由兩個二極管組成。而又曉得接近開關電源正極，它就相當于三極管的基極，因而以電源正作為動身點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，假如分別丈量電阻很小，在交流表筆丈量，假如分別丈量電阻很大，那么能夠此接近開關是NPN型，反之是PNP型接近開關。
