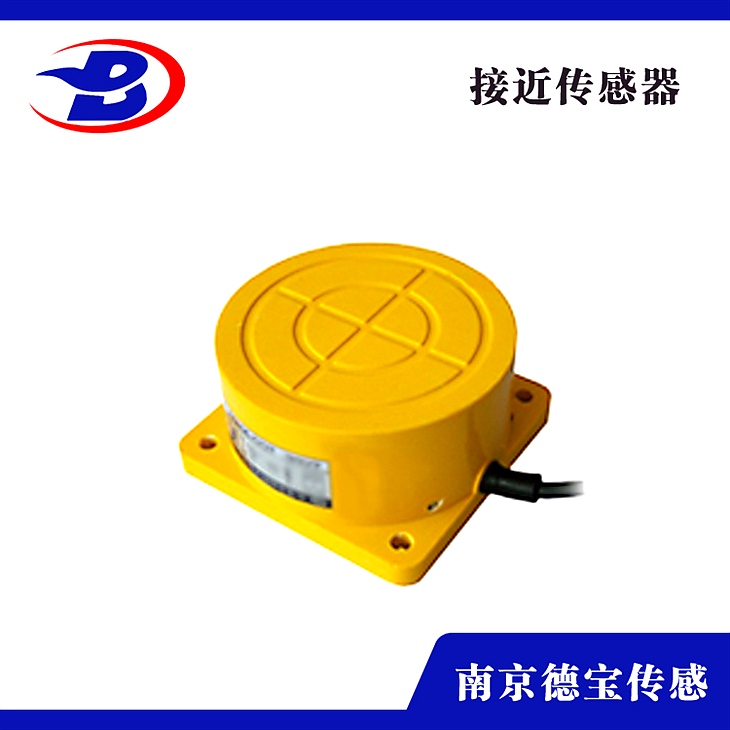

DOB-SBN/L-DWK-PAN圓盤式電感式接近傳感器PNP常開

DOB-SBN/L-DWK-PAN圓盤式電感式接近傳感器PNP常開

電感式接近開關常閉型（NC）與常開（NO）的區別：

一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。

構造方式：

接近開關按其外型外形可分為圓柱型、方型、溝型、穿孔（貫穿）型和別離型。園柱型比如裝置便當，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測經過槽內的物體，貫穿型在我國很少，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測安裝等。

主要用處：

接近開關在技術以及工業中都有的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。在防盜方面，如材料檔案、財會、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜安裝。在丈量技術中，如長度，位置的丈量；在控制技術中，如位移、速度、加速度的丈量和控制，也都運用著大量的接近開關。

主要功用：

1、檢驗間隔

2、尺寸控制

3、轉速與速度控制

4、計數及控制

5、檢測異常

6、計量控制

7、辨認對象

8、信息傳送

什么是NPN型又什么是PNP型？

NPN型：

負載接法：負載接在輸出端和負極之間。

輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。

電流方向：負載電流注入開關（灌電流）

PNP型：

負載接法：負載接在電源正和輸出之間。

輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。

電流方向：負載電流流出開關（拉電流）

接線闡明：

1.直流三線接近開關的三根線分別是：棕色線---電源正極藍色線---電源負極黑色線---輸出信號

2.交流二線型開關：將負載和接近開關串聯后接在交流電源端。

三根線的接線接法：

粽色的是接電源的正極，藍色的是接電源的負極，黑色的是接負載（信號輸出）。

二根線的接線辦法（DC或AC)：

棕色線銜接負載的負極，負載的正極線再銜接電源的正極，藍色的直接銜接電源的負極。

接線辦法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正極藍色線---電源負極黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。
