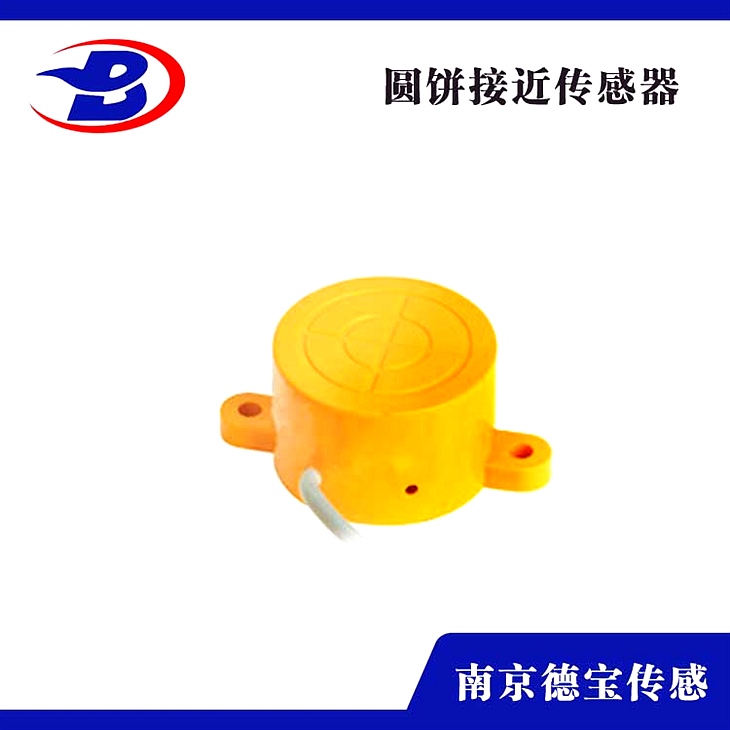

DOB-SM/L-302B圓盤式接近開關220V

DOB-SM/L-302B圓盤式接近開關220V

簡介

接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳理性能，且動作牢靠，，頻率響應快，應用壽命長，抗干擾才能強等、并具有防水、防震、等特性。產品有電感式、電容式、霍爾式、交、直流型。

接近開關按其外型外形可分為圓柱型、方型、溝型、穿孔（貫穿）型和別離型。園柱型比如裝置便當，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測經過槽內的物體，貫穿型在我國很少，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測安裝等。

性能特性

在各類開關中，有一種對接近它物件有“感知”才能的元件——位移傳感器。應用位移傳感器對接近物體的敏感特性到達控制開關通或斷的目的，這是接近開關。

當有物體移向接近開關，并接近到一定間隔時，位移傳感器才有“感知”，開關才會動作。通常把這個間隔叫“檢出間隔”。但不同的接近開關檢出間隔也不同。

有時被檢檢驗物體是按一定的時間距離，一個接一個地移向接近開關，又一個一個地分開，這樣不時地反復。不同的接近開關，對檢測對象的響應才能是不同的。這種響應特性被稱為“響應頻率”。

技術參數

1、本體材質：A.B.S

2、填充物：Epoxy

3、功率：10W

4、z開關電壓：100 VDC

5、開關電流：0.5

6、負載電流：1.0A

7、接蝕電阻：100 mΩ

8、緣電阻：108Ω

9、釋放時間：0.1 ms Max

10、感應時間：0.4 ms Max

選型與檢測：

1、選型

關于不同的材質的檢測體和不同的檢測間隔，應***不同類型的接近開關，以使其在系統中具有高的性能jiage比，為此在選型中應遵照以下準繩：

1.1.當檢測體為金屬資料時，應***高頻振蕩型接近開關，該類型接近開關對鐵鎳、A3鋼類檢測體檢測*靈活。對鋁、黃銅和不銹鋼類檢測體，其檢測靈活度就低。

1.2.當檢測體為非金屬資料時，如;木材、紙張、塑料、玻璃和水等，應***電容型接近開關。

1.3.金屬體和非金屬要停止遠間隔檢測和控制時，應***光電型接近開關或chaoshengbo型接近開關。

1.4.關于檢測體為金屬時，若檢測靈活度請求不高時，可***jiege低廉的磁性接近開關或霍爾式接近開關。

2、檢測

2.1.動作間隔測定;當動作片由正面靠近接近開關的感應面時，使接近開關動作的間隔為接近開關的*大動作間隔，測得的數據應在產品的參數范圍內。

2.2.釋放間隔的測定;當動作片由正面分開接近開關的感應面，開關由動作轉為釋放時，測定動作片分開感應面的*大間隔。

2.3.回差H的測定;*大動作間隔和釋放間隔之差的jue對值。

2.4.動作頻率測定;用調速電機帶動膠木圓盤，在圓盤上固定若干鋼片，調整開關感應面和動作片間的間隔，約為開關動作間隔的之80左右，轉動圓盤，依次使動作片靠近接近開關，在圓盤主軸上裝有測速安裝，開關輸出信號經zhengxing，接至數字頻率計。此時啟動電機，逐漸進步轉速，在轉速與動作片的乘積與頻率計數相等的條件下，可由頻率計直接讀出開關的動作頻率。

2.5.反復精度測定;將動作片固定在量具上，由開關動作間隔的這120以外，從開關感應面正面靠近開關的動作區，運動速度控制在0.1mm/s上。當開關動作時，讀出量具上的讀數，然后退出動作區，使開關斷開。如此反復10次，*后計算10次丈量值的*大值和*小值與10次均勻值之差，差值大者為反復精度誤差.

接線闡明：

1.直流三線接近開關的三根線分別是：棕色線---電源正極 藍色線---電源負極 黑色線---輸出信號

2.交流二線型開關：將負載和接近開關串聯后接在交流電源端。
