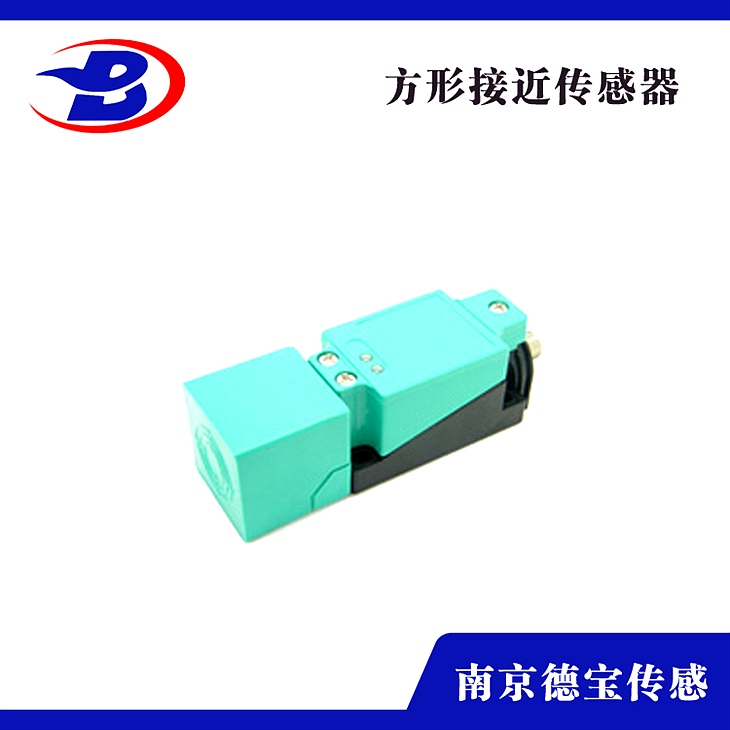

DOB-XFZM40/L-D20DK方形耐溫接近開關
DOB-XFZM40/L-D20DK方形耐溫接近開關
產品引見：
接近開關是一種無需與運動部件停止機械直接接觸而能夠操作的位置開關，當物體接近開關的感應面到動作間隔時，不需求機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（plc)安裝提供控制指令。
按其外型外形可分為圓柱型、方型、溝型、穿孔（貫穿）型和別離型。園柱型比如裝置便當，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測經過槽內的物體，貫穿型在我國很少，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測安裝等。
應用：
高溫接近開關因其能，適用于某些請求較高的場所，應用在冶金、機械、礦山、電力、鐵路、紡織、造紙、化工、塑料等行業。
典型應用：
1、水泥：回轉窯窯頭/篦冷機工況監測
2、電廠：鍋爐及余熱鍋爐熄滅監測
3、玻璃：玻璃凝結爐工況監測
4、冶金：高爐/加熱爐工況監測
5、石化：各種管式加熱爐工況監測
6、渣滓處置：熄滅器及焚化爐工況監測
接線：
1、有兩線制和三線制之區別，三線制又分為NPN型和PNP型，它們的接線是不同的。
2、兩線制的接線比擬簡單，與負載串聯后接到電源即可。
3、三線制的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型，應接到電源正端；關于PNP型，則應接到電源0V端。
4、負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。
5、需求特別留意接到PLC數字輸入模塊的三線制的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要選用NPN型；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要選用PNP型。千萬不要選錯了。
6、兩線制受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予思索。三線制雖多了一根線，但不受剩余電流之類不利要素的攪擾。
主要功用：
1、檢驗間隔
檢測電梯、升降設備的中止、起動、經過位置；檢測車輛的位置，避免兩物體相撞檢測；檢測工作機械的設定位置，挪動機器或部件的極限位置；檢測回轉體的中止位置，閥門的開或關位置。
2、尺寸控制
金屬板沖剪的尺寸控制安裝；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測包裝線上有無產品包裝箱；檢測有無產品零件。
3、轉速與速度控制
控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發作器一同控制轉速和轉數。
4、計數及控制
檢測線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。
5、檢測異常
檢測瓶蓋有無；產品合格與不合格判別；檢測包裝盒內的金屬制品缺乏與否；辨別金屬與非金屬零件；產品有無標牌檢測；起重機風險區baojing；anquan扶梯自動啟停。
6、計量控制
產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，程度面控制。
7、辨認對象
依據載體上的碼辨認是與非。
8、信息傳送
ASI（總線）銜接設備上各個位置上的傳感器在線（50-100米）中的數據往復傳送等。
相關留意事項：
1、嚴禁在接通電源的狀態下接線，嚴厲按接線圖上的標色接線。
2、開關感應面與被測體之間的間隔應該取額定動作間隔的80]以內，以***開關牢靠工作。 3、接近開關普通不宜串、并聯運用，如有需求，倡議用中間繼電器串、并聯來驅動負載。
4、直流型開關bixu運用直流穩壓電源供電，電壓紋波小于10]（vpp）。
5、二進制開關（不管直流還是交流）bixu先經負載再接至電源，否則將損壞開關。
6、高溫接近開關的工作電壓不允許超越其標準值。
