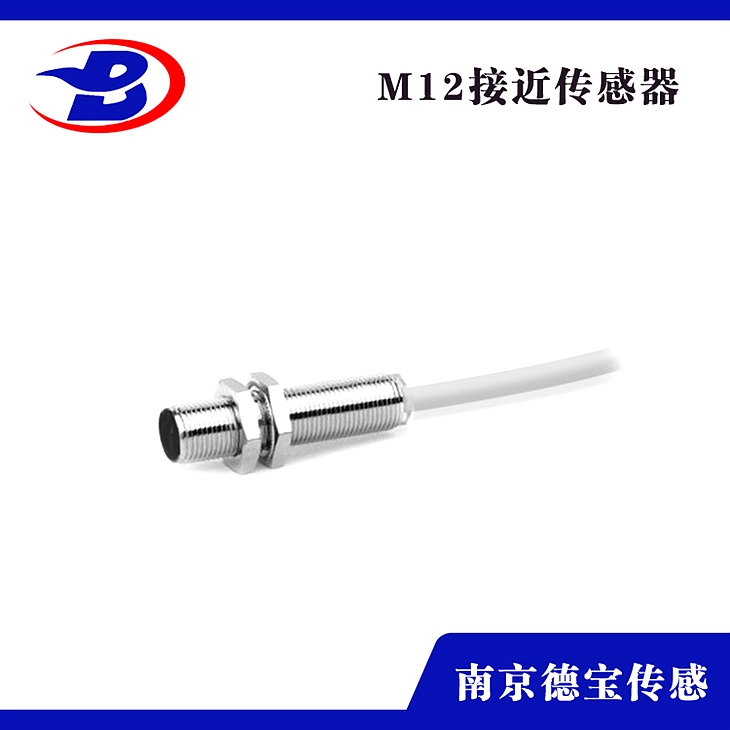

DOB-XS618B1NAL2/L交流式接近開關
DOB-XS618B1NAL2/L交流式接近開關
簡介：
接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳理性能，且動作牢靠，，頻率響應快，應用壽命長，抗干擾才能強等、并具有防水、防震、等特性。產品有電感式、電容式、霍爾式、交、直流型。
按工作原理能夠分為以下幾品種型：
高頻振蕩型：用以檢測各種金屬體
電容型：用以檢測各種導電或不導電的液體或固體
光電型：用以檢測一切不透光物質
超聲波型：用以檢測不透過超聲波的物質
電磁感應型：用以檢測導磁或不導磁金屬
選型檢測：
1、選型
關于不同的材質的檢測體和不同的檢測間隔，應***不同類型的接近開關，以使其在系統中具有高的性能jiage比，為此在選型中應遵照以下準繩：
1.1.當檢測體為金屬資料時，應***高頻振蕩型接近開關，該類型接近開關對鐵鎳、A3鋼類檢測體檢測靈活。對鋁、黃銅和不銹鋼類檢測體，其檢測靈活度就低。
1.2.當檢測體為非金屬資料時，如;木材、紙張、塑料、玻璃和水等，應***電容型接近開關。
1.3.金屬體和非金屬要停止遠間隔檢測和控制時，應***光電型接近開關或chaoshengbo型接近開關。
1.4.關于檢測體為金屬時，若檢測靈活度請求不高時，可***jiege低廉的磁性接近開關或霍爾式接近開關。
2、檢測
2.1.動作間隔測定;當動作片由正面靠近接近開關的感應面時，使接近開關動作的間隔為接近開關的動作間隔，測得的數據應在產品的參數范圍內。
2.2.釋放間隔的測定;當動作片由正面分開接近開關的感應面，開關由動作轉為釋放時，測定動作片分開感應面的間隔。
2.3.回差H的測定;動作間隔和釋放間隔之差的jue對值。
2.4.動作頻率測定;用調速電機帶動膠木圓盤，在圓盤上固定若干鋼片，調整開關感應面和動作片間的間隔，約為開關動作間隔的之80左右，轉動圓盤，依次使動作片靠近接近開關，在圓盤主軸上裝有測速安裝，開關輸出信號經zhengxing，接至數字頻率計。此時啟動電機，逐漸進步轉速，在轉速與動作片的乘積與頻率計數相等的條件下，可由頻率計直接讀出開關的動作頻率。
2.5.反復精度測定;將動作片固定在量具上，由開關動作間隔的這120以外，從開關感應面正面靠近開關的動作區，運動速度控制在0.1mm/s上。當開關動作時，讀出量具上的讀數，然后退出動作區，使開關斷開。如此反復10次，然后計算10次丈量值的大值和小值與10次均勻值之差，差值大者為反復精度誤差.
接線闡明：
1.直流三線接近開關的三根線分別是：棕色線---電源正極 藍色線---電源負極 黑色線---輸出信號
2.交流二線型開關：將負載和接近開關串聯后接在交流電源端。
