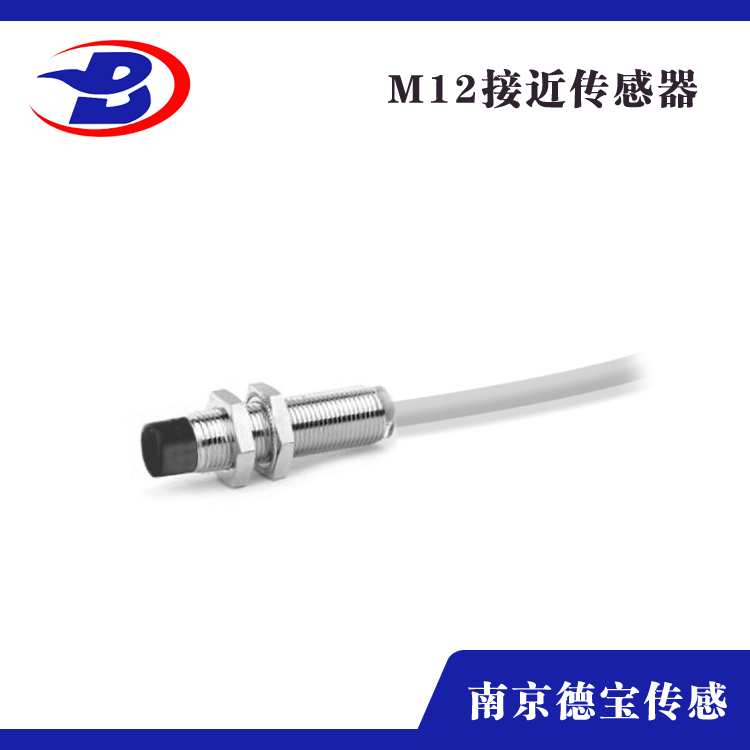

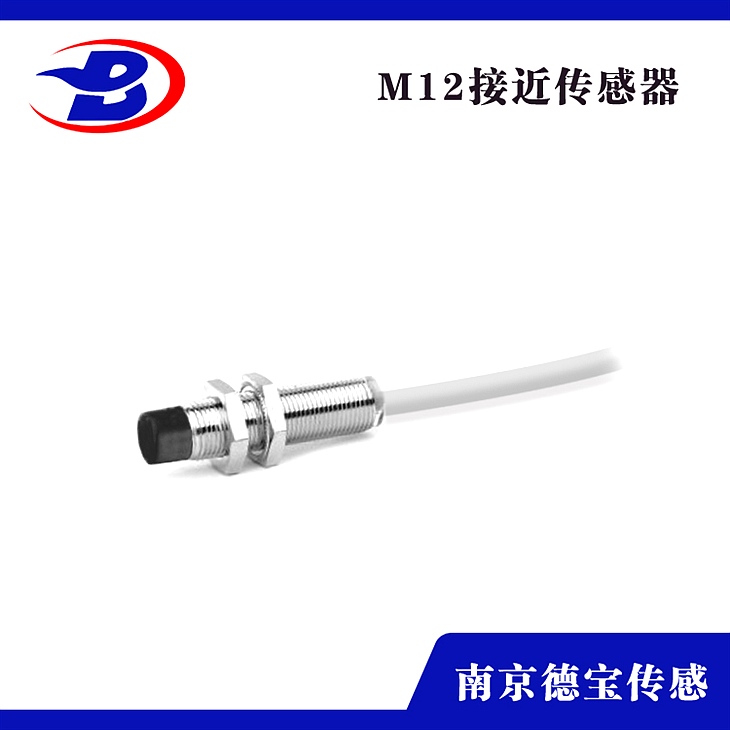

DOB-IFL4-12-01P/L金屬感應接近傳感器

DOB-IFL4-12-01P/L金屬感應接近傳感器這種開關有時也叫電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體須是導電體。

三根線的接線接法：

粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。體請看寶貝上的接線圖。

二根線的接線（DC或AC)：

棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。

直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出信號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。
