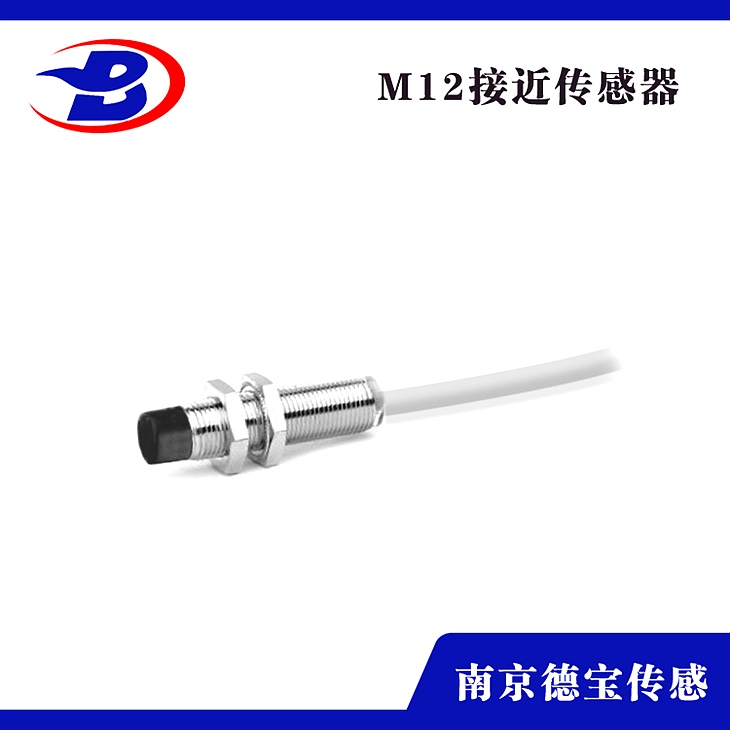

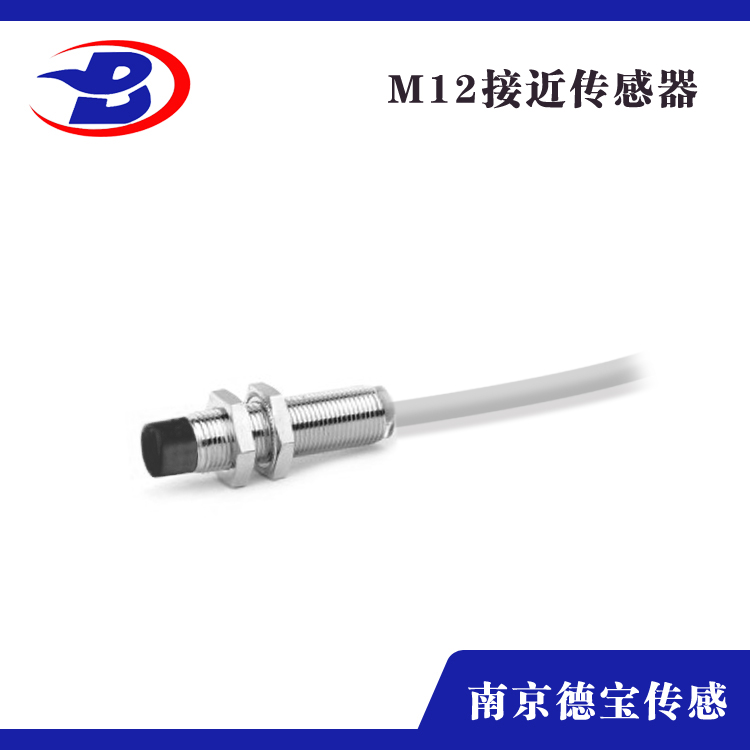

DOB-ST12-422KA/L 電感式接近開關

DOB-ST12-422KA/L電感式接近開關由三大部分組成

1、振蕩器、開關電路及放大輸出電路。

2、振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。

3、振蕩器振蕩及停振的變化被后放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。

頻率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz

電源電壓 DC12～24V脈動 10%以下（DC10～30V）

消耗電流 0.8mA以下

控制輸出 開關容量 3～100mA

殘留電壓 5V以下（負載電流100mA、導線長2m時）

顯示燈 1型：動作顯示(紅)、設定顯示(綠) 2型：動作顯示(紅)

保護回路 脈沖吸收、負載短路保護

環境溫度 動作時：－25～+250℃、保存時：－40～+260℃

濕度 35～95%RH

溫度的影響 溫度+23℃時，±15%檢測距離

電壓的影響 ±15%額定電源電壓范圍、±1%檢測距離

緣阻抗 50ΜΩ （DC500V兆歐表）

耐電壓 AC1,000V 50/60Hz

振動 10～55Hz 雙振幅1.5mmX、Y、Z各方向2h

沖擊 1,000m/s2 X、Y、Z各方向10次

連接方式 2m

材質 外殼 黃銅鍍鎳
