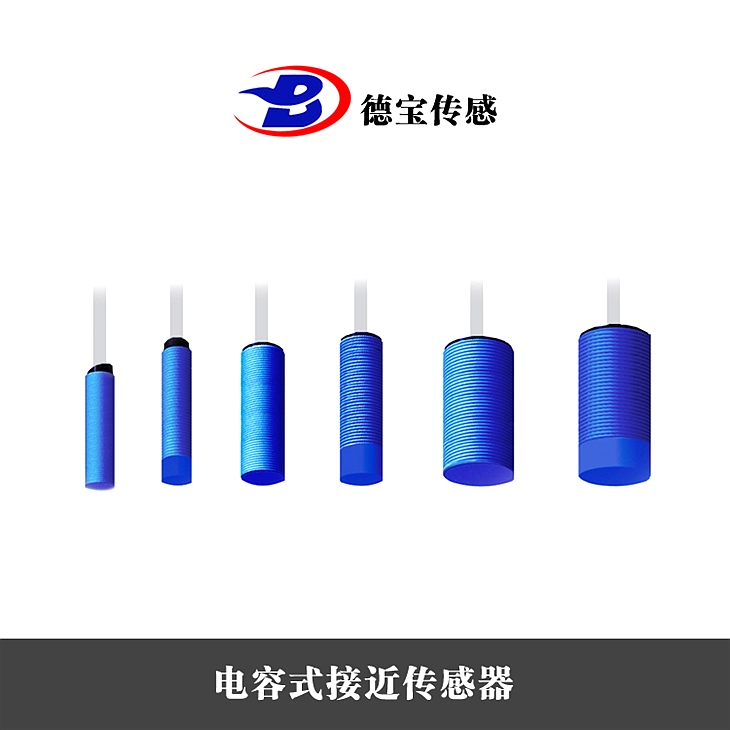

DOB-EH34/L-15BAS-KW交流兩線常閉電容式接近開關20-250V

DOB-EH34/L-15BAS-KW交流兩線常閉電容式接近開關20-250V

產品闡明：

這種開關的丈量通常是構成電容器的一個極板，而另一個極板是開關的外殼。這個外殼在丈量過程中通常是接地或與設備的機殼相銜接。當有物體移向接近開關時，不管它能否為導體，由于它的接近，總要使電容的介電常數發作變化，從而使電容量發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通或斷開。這種接近開關檢測的對象，不限于導體，能夠絕緣的液體或粉狀物等。

構造：

電容式接近開關由三大局部組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并到達感應間隔時，在金屬目的內產生渦流，從而招致振蕩衰減，以致停振。振蕩器振蕩及停振的變化被后級放大電路處置并轉換成開關信號，觸發驅動控制器件，從而到達非接觸式之檢測目的。

工作原理：

原理就是當電源接通時，RC振蕩器不震蕩，當一目的朝著電容器的電極靠近時，電容器的容量增加，振蕩器開端震蕩，經過后極電路的處置，將振和震蕩兩種信號轉換成開關信號，電容式接近開關的感應圈由同軸金屬電極構成，很像“翻開的”電容器電極，這兩個電極構成一個電容，串接在RC振蕩回路中，從而起到檢測有無物體存在的目的。

開關功用：

電容式傳感器的感應面同兩個同心布置的金屬電極組成，這兩個電極相當于一個非線繞電容器的電極。電極的外表a和b銜接到一個高頻振蕩器的反應支路中，對該振蕩器的調理要使得它在外表自在時不發作振蕩。

當物體接近傳感器的有效外表時，它就進入了電極外表前面的電場，并惹起耦合電容發作改動。振蕩器開端發作振蕩，振蕩幅度由一個評價電路記載下來并被轉換為一個開關命令。

電容式接近開關亦屬于一種具有開關量輸出的位置傳感器，它的丈量頭通常是構成電容器的一個極板，而另一個極板是物體的自身，當物體移向接近開關時，物體和接近開關的介電常數發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都能夠檢測，包括導體、半導體、絕緣體，以至能夠用于檢測液體和粉末狀物料。關于非金屬物體，動作間隔決議于材質的介電常數，資料的介電常數越大，可取得的動作間隔越大。

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

接近開關三線制接線，由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假如是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假如是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。

常閉型（NC）與常開（NO）的區別：

一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。
