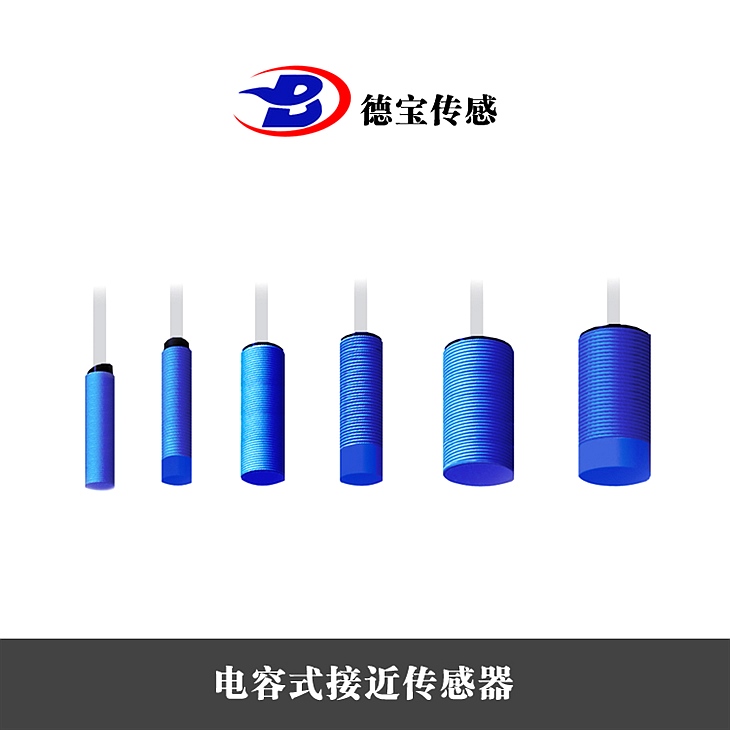

DOB-LJC30A4/L-H-J/DEZ電容式接近開關

DOB-LJC30A4/L-H-J/DEZ電容式接近開關

原理：

電容式接近傳感器是由一個高頻振蕩器和放大器組成的傳感器檢測外表和地球組成的一個電容器，在振蕩電路中，在振蕩狀態。當目的接近傳感器時，電路的電容發作了變化，使高頻振蕩器振蕩。振蕩和中止振動的兩種狀態被放大器轉換成二進制開關信號。

構造：

電容式接近開關由三大局部組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并到達感應間隔時，在金屬目的內產生渦流，從而招致振蕩衰減，以致停振。振蕩器振蕩及停振的變化被后級放大電路處置并轉換成開關信號，觸發驅動控制器件，從而到達非接觸式之檢測目的。

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假如是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假如是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。

接近開關怎樣判別是NPN型還是PNP型

由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又由于二極管正導游體反向截止。三極管能夠看作是由兩個二極管組成。而又曉得接近開關電源正極，它就相當于三極管的基極，因而以電源正作為動身點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，假如分別丈量電阻很小，在交流表筆丈量，假如分別丈量電阻很大，那么能夠此接近開關是NPN型，反之是PNP型接近開關。

開關功用:

電容式傳感器的感應面同兩個同心布置的金屬電組成，這兩個電相當于一個非線繞電容器的電。電的外表a和b銜接到一個頻振蕩器的反應支路中，對該振蕩器的調理要使得它在外表自在時不發作振蕩。

當物體接近傳感器的有效外表時，它進入了電外表前面的電場，并惹起耦合電容發作改動。振蕩器開端發作振蕩，振蕩幅度由一個評價電路記載下來并被轉換為一個開關命令。

電容式接近開關亦屬于一種有開關量輸出的位置傳感器，它的丈量頭通常是構成電容器的一個板，而另一個板是物體的自身，當物體移向接近開關時，物體和接近開關的介電常數發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都能夠檢測，包括導體、半導體、緣體，以至能夠用于檢測液體和粉末狀物料。關于非金屬物體，動作間隔決議于材質的介電常數，資料的介電常數越大，可取得的動作間隔越大
