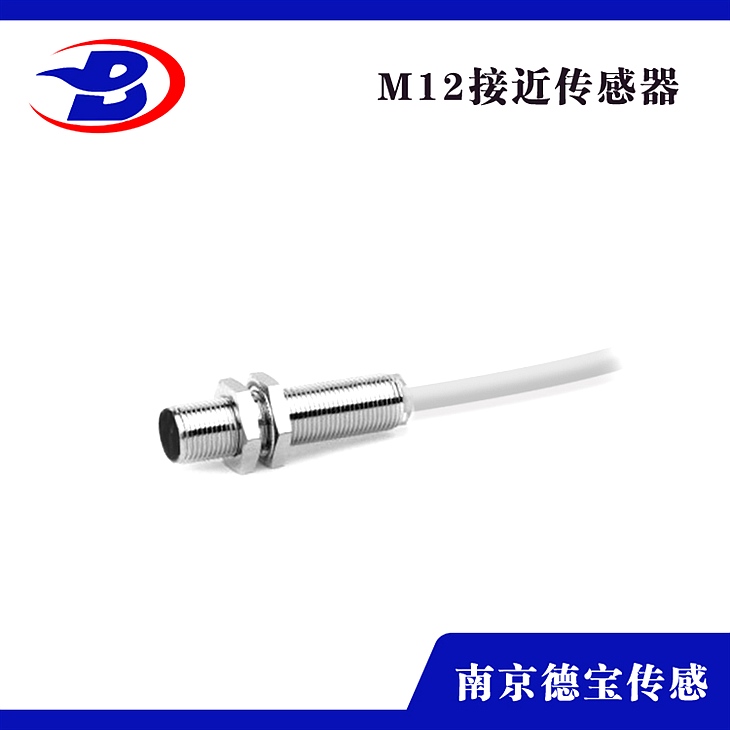

DOB-OTD12/L-FJ24A1電感式接近傳感器

DOB-OTD12/L-FJ24A1電感式接近傳感器

簡介：

它是應用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發作變化，由此辨認出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必需是導電體。

原理：由電感線圈和電容及晶體管組成振蕩器，并產生一個交變磁場，當有金屬物體接近這一磁場時就會在金屬物體內產生渦流，從而招致振蕩中止，這種變化被后極放大處置后轉換成晶體管開關信號輸出。

特性：A、抗干擾性能好，開關頻***，大于200HZ. B、只能感應金屬應用在各種機械設備上作位置檢測、計數信號拾取等。

產品特性:

潤滑或螺紋式不銹鋼圓柱形外殼

反極性維護和短路維護

LED狀態指示

M8, M12接插件銜接或端子接線方式

PVC，PUR或硅電纜出線方式

2線，3線，4線直流，交流，NAMUR輸出方式以及AS-I總線方式輸出

返傳送等。

主要用處：

接近開關在技術以及工業中都有的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。在防盜方面，如材料檔案、財會、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜安裝。在丈量技術中，如長度，位置的丈量；在控制技術中，如位移、速度、加速度的丈量和控制，也都運用著大量的接近開關。

接線：

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載能夠是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5）需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要***NPN型接近開關；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要***PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的限制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，***時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾，工作更為牢靠。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。
