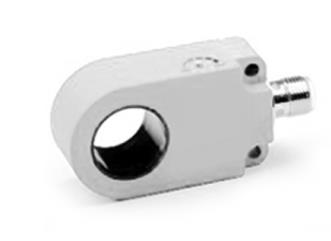

環形電感式接近傳感器使用方法介紹

環形電感式接近傳感器使用方法：

1.直流二線制接近開關的通斷狀態，其實是電流大小的變化，當接近開關處于斷開狀態時，仍有小電流通過負載，當接近開關處于ON狀態時，電路電壓降約為5V，所以在實際使用中，須考慮小驅動電流控制電路和低驅動電壓，以保證電路的正常工作。

2.直流三線制串聯時，應考慮串聯后電壓降之和。

3.如果傳感器電纜附近有高壓或電源線，傳感器電纜應單獨裝入金屬導管中，以防干擾。

4.使用雙線傳感器時，確保傳感器通過負載后連接到電源，以避免損壞內部組件。當負載電流<3mA時，需要假負載以保證可靠運行。

R US/或更少（IL-3）

P> 2/R

P為假負載消耗的功率；

R為假載荷的阻力值；

IL是傳感器的負載電流

使用儀器：萬用表、示波器、電源（+12V）
