雙極性磁性接近開關工作原理說明

開關霍爾傳感器是一種磁敏接近傳感器，具有應用靈活、工作電壓范圍寬、采樣頻率高等特點。它是一種高可靠性的非接觸式清洗傳感器，廣泛應用于位置傳感和旋轉測量中。

芯片封裝中的成品霍爾接近開關沒有統一的標準，或者是由磁鐵的S極或N極觸發的。當磁體嵌入固定時，用戶在維護和更換時需要判斷磁體的極性，使用不便。雙極磁接近開關在不區分磁鐵極性的情況下，具有很大的靈活性和方便性。

例如：全極霍爾開關有一個磁場來識別全極性，只要北極或南極的磁場接近啟動，磁場退出，輸出就會閉合。與其他通用霍爾傳感器設備不同，它不需要特定的北極或南極來操作，這減少了組裝過程中識別磁極的混亂。該產品采用動態偏置消技術，消掉了封裝應力、熱應力和溫度梯度引起的偏置電壓，提高了器件的一致性。

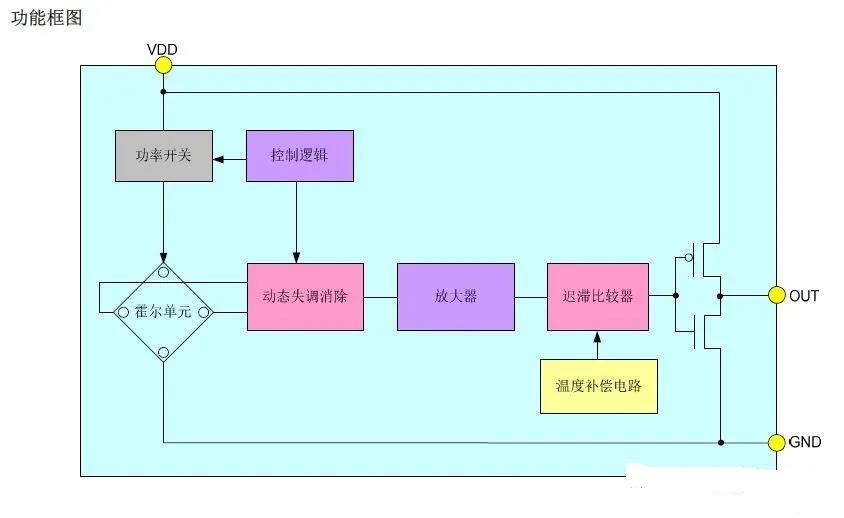

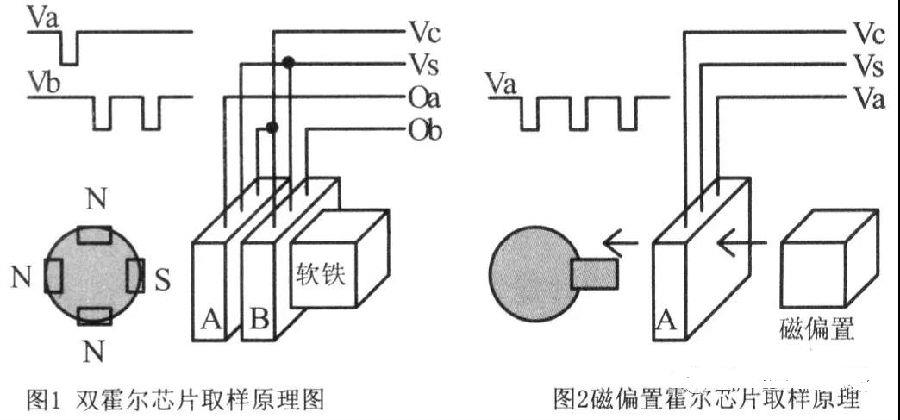

霍爾傳感器是一種單極性霍爾效應開關IC，它的一個感應面是S型的磁鐵非常敏感，假設這個表面是S型的，那么另一面是N型的非常敏感，假設這個表面叫N型的。把兩個開關a型和B型霍爾芯片疊在一起，壓力機靠近一個芯片的正面，S面朝外，芯片中的B和N面朝外，兩個芯片的0、0B開路連接作為輸出端子，共用同一電源，并封裝在一個銅螺栓器件中，作用是使芯片表面朝向N或S磁極，結構原理見圖1。

因?yàn)锳、B芯片堆疊前后，磁場通過A芯片影響B(tài)芯片的敏感表面，顯然B芯片的敏感度會降低。實驗表明，與A芯片相比，磁體與B芯片底部的觸發距離縮短了約1.5mm。為了補償B芯片靈敏度的降低，可以在B芯片的背面添加一小塊鐵磁材料進行補償。稀土磁鋼的磁場可以無補償?shù)赝ㄟ^芯片，觸發B芯片。當S非常接近傳感器時，A芯片輸出，當N非常接近傳感器時，B芯片輸出。因此，不管磁鐵的哪個極靠近傳感器，不管磁鐵的極性如何，總是有一個芯片輸出。雙極開關霍爾效應傳感器具有無需關心磁體極性、傳感器互換性強、更換和維護方便等優點。缺點是使用兩個芯片，成本略有增加，B芯片動作距離略有縮短。
