如何判斷槽型光電開關的好與壞？

現在，各種光電開關在自動監控、自動控制、自動計數等生產領域得到了廣泛的應用。在實際生產和維護中，根據光電開關的工作原理，使用兩個萬用表快速判別槽式光電開關的質量?，F(xiàn)在以電動繞線機計數槽光電開關（也稱為“凹面光電開關”）為例，介紹測試方法。

首先將萬用表置于R&T檔；100塊，兩個儀表分別測量C和E的正、反向電阻應為大，否則已損壞或性能變差。將黑色標記放在腳C上，紅色標記放在腳E上，然后將另一個萬用表放在R&TImes上。塊1，黑色鉛筆在一英尺，紅色鉛筆在K英尺，使用萬用表內部電池電壓使光電發射管工作，此時，C、E英尺電阻立即降低到一個較小的值。拆下針腳A和K，針腳C和E的電阻值立即返回大。

如果黑色鉛筆在K腳，紅色鉛筆在A腳，那么C、E電阻值不變，可以判斷槽光電開關基本正常。將腳A和腳K的萬用表設置為R&TImes；LO或R&TImes；100擋時，C、E腳的電流值會逐漸增大，這主要是隨著萬用表電阻檔位的增大，其工作電流的電擋“輸出”隨之降低，使得小電流通過光電管，紅外發射能力減弱，光電接收管上的電阻隨著增大，也可以進一步證明光電開關正常。需要注意的是：如指針式萬用表，另一種使用數字萬用表，測試應為數字萬用表帶C、E腳，指針式萬用表帶A、K腳。這是因?yàn)閿?shù)字萬用表的二極管塊或電氣塊只能提供很小的電流，不足以使變送器管中的光電開關正常工作。

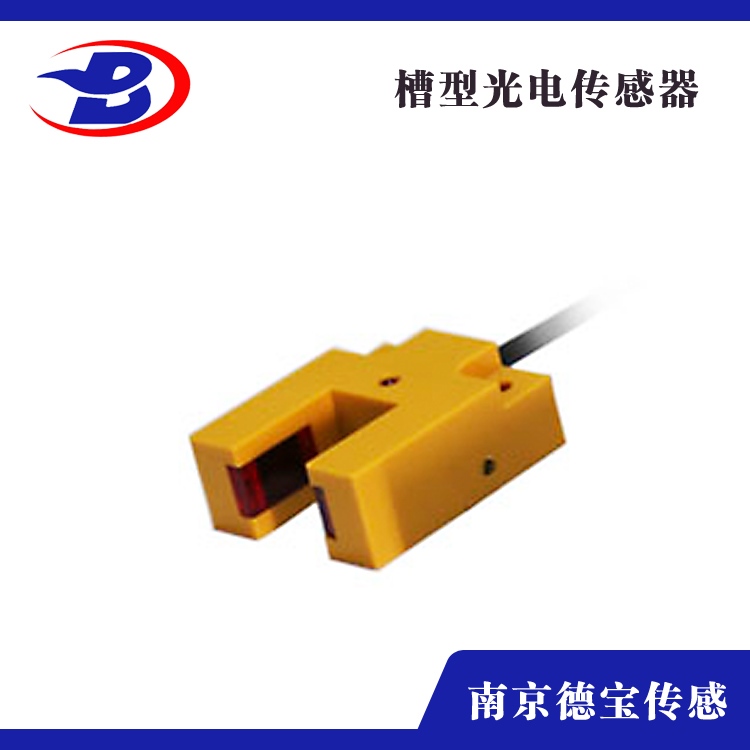

在實際應用中，光電開關的大小和形狀因使用場合不同，使用方法也不盡相同。槽式光電開關通常為標準的凹面結構，光電發射管和接收管分別位于凹面凹槽的兩側，并形成光軸。當被測物體通過凹槽阻擋光軸時，光電開關產生被測開關信號。槽式光電開關可靠，適用于檢測生產監控現場的高速變化。
