ES12-D01PK圓柱形光電開關

ES12-D01PK圓柱形光電開關

光電開關主要類型

1、對射型光電開關

由發射器和接收器組成，結構上是兩者相互分離的，在光束被中斷的情況下會產生一個開關信號變化，典型的方式是位于同一軸線上的光電開關可以相互分開達50米。

2、漫反射型光電開關

是當開關發射光束時，目標產生漫反射，發射器和接收器構成單個的標準部件，當有足夠的組合光返回接收器時，開關狀態發生變化，作用距離的典型值一直到3米。

3、鏡面反射型光電開關

由發射器和接收器構成的情況是一種標準配置，從發射器發出的光束在對面的反射鏡被反射，即返回接收器，當光束被中斷時會產生一個開關信號的變化。光的通過時間是兩倍的信號持續時間，有效作用距離從0.1米至20米。

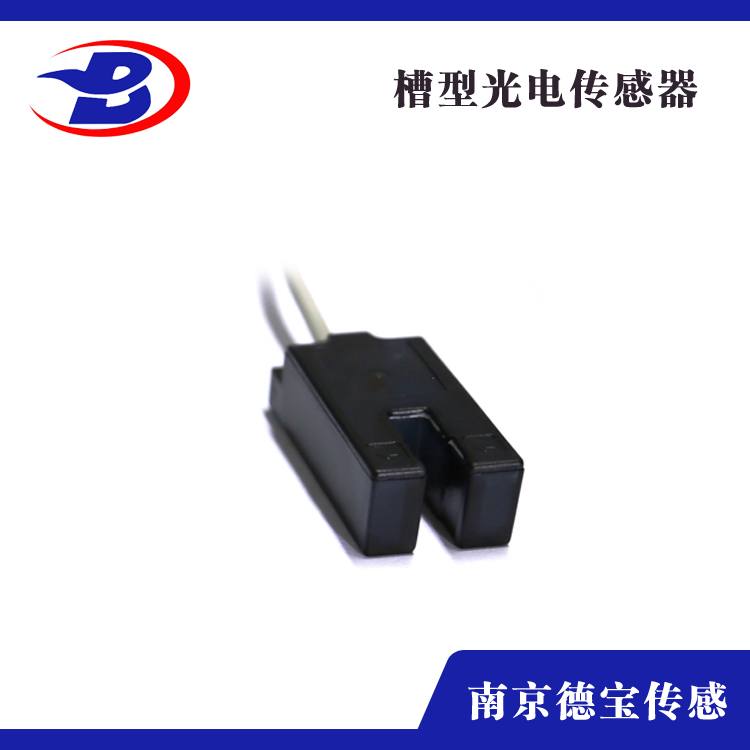

4、槽式光電開關

槽式光電開關通常是標準的U字型結構，其發射器和接收器分別位于U型槽的兩邊，并形成一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關產生了檢測到的開關量信號。槽式光電開關比較可靠的檢測速變化，分辨透明與半透明物體。

技術參數：

輸出類型有：

1：三線NPN常開或常閉

2：三線PNP常開或常閉

3：四線NPN或PNP（常開+常閉.

4：DC二線常開或常閉

5：AC二線常開或常閉

6：工作電壓：10－30V DC（90~250V AC.

7：輸出電流：200mA(交流300mA)

8、感應方式：紅外感應

9、響應時間：對射型＜5ms/漫反射型＜3ms

10、檢測體：白色A4紙；

11、工作環境溫度：-25℃－80℃

12、外殼材料：銅表面鍍鉻

13、外形尺寸：￠18（線長2米
