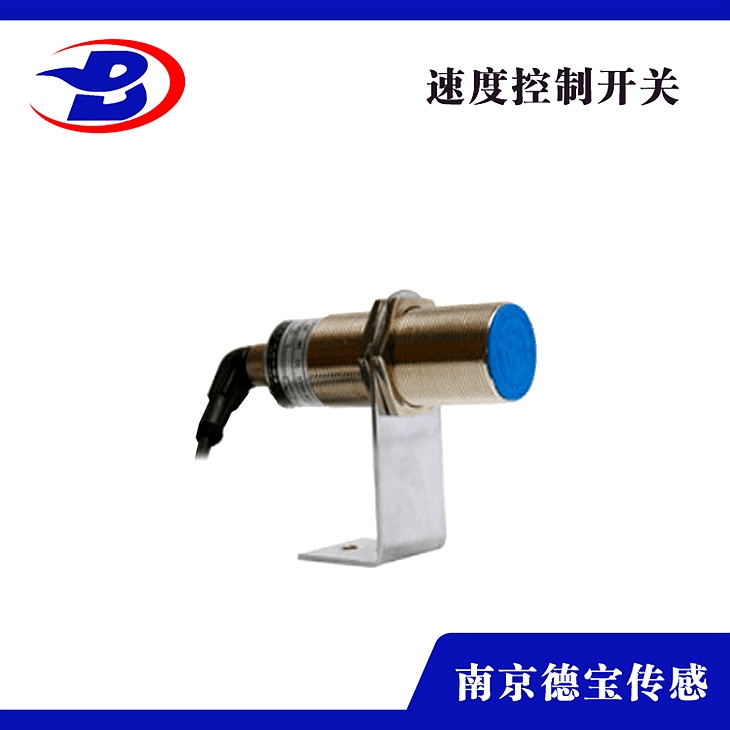

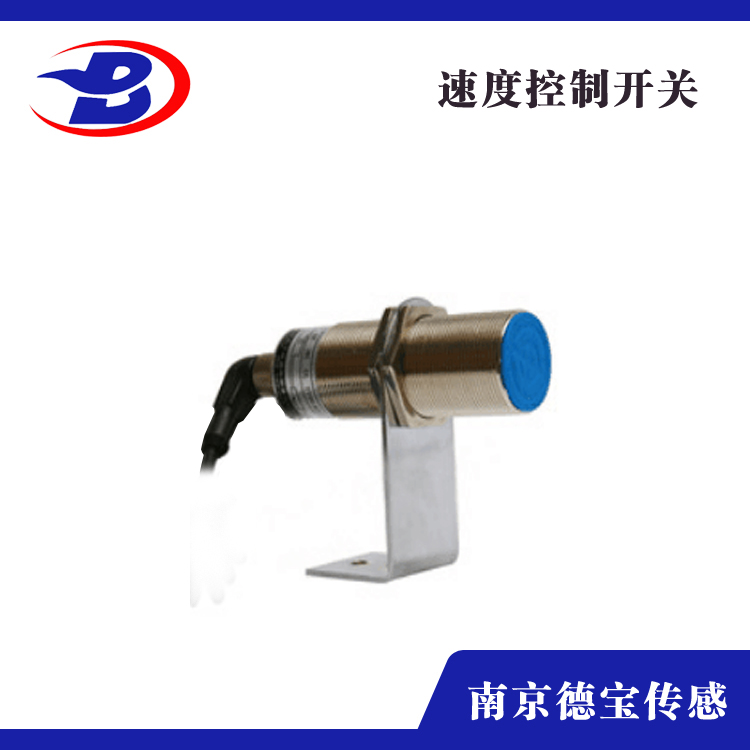

DOB-DH02E-/L1-W壓裂車打滑開關 速度開關

工作原理

1、用于對輸送機帶速進行檢測的裝置，對帶速進行實時檢測，已應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。

2、需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。

3、當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。

4、其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑等。同時，執行電路輸出相應的開關信號。

主要技術參數

1、工作電壓AC220V/380V±1050Hz

2、輸入信號10mV～10V

3、測速范圍1.25m/s1.6m/s2.5m/s

4、整機功耗<15w

5、觸點容量AC380V2A

使用與安裝

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求

1.打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

2.本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色
